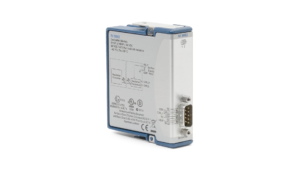

NI 9882

Cho phép các hệ thống CompactRIO kết nối và giao tiếp với tư cách là master hoặc slave trên mạng DeviceNet.

Mô-đun giao tiếp DeviceNet của C Series cho phép bạn phát triển các ứng dụng với truyền thông công nghiệp của NI cho driver DeviceNet. DeviceNet dựa trên lớp vật lý CAN, tăng cường độ và khả năng kết nối bằng cách xác định các tham số, chẳng hạn như chiều dài cáp, đầu nối và baud rate. Thông số kỹ thuật của DeviceNet được quản lý bởi ODVA, Inc.

Đặc điểm

  • Mô-đun cho phép hệ thống cRIO kết nối với mạng DeviceNet.

Đặc tính kỹ thuật của CAN High-Speed

  • Bộ phát: NXP TJA1043T
  • Tốc độ truyền dữ liệu tối đa: 1 Mb/s
  • Điện áp CAN_H, CAN_L trên dây: -27 VDC đến +40 VDC
  • Khoảng điện áp nguồn (Vsup):
    • CAN: Từ +9 đến +30 VDC

Yêu cầu về nguồn điện

  • Năng lượng tiêu thụ từ bộ khung:
    • Chế độ hoạt động: tối đa 1 W
    • Chế độ ngủ: tối đa 2.55 mW (Chỉ có trên CompactRIO)

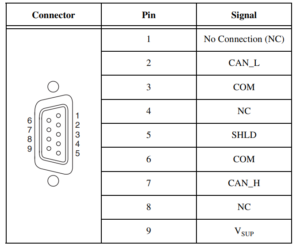

Sơ đồ chân của NI 9882
