NI 9361


NI‑9361 là mô-đun đầu vào vi sai hoặc đầu cuối đơn. Với mô-đun này, bạn có thể mở rộng ra ngoài bốn bộ đếm trong CompactDAQ để đạt tới 64 bộ đếm trên khung 8 khay mô-đun. Bạn có thể định cấu hình mỗi kênh để đọc một chuỗi xung đơn hoặc kết hợp chúng để đọc tối đa bốn encoder gia tăng. Bạn cũng có thể kết nối trực tiếp các cảm biến với đầu ra open-collector hoặc push-pull bằng cách sử dụng điện trở kéo lên 1 kΩ có thể chuyển đổi bên trong. Bộ đếm NI‑9361 có thể thực hiện các phép đo vị trí và vận tốc của encoder. Bạn có thể đồng bộ hóa các bộ đếm với các phép đo tương tự, kỹ thuật số và bộ đếm khác trong khung máy của bạn.

Đặc điểm

  • Kiểu kết nối: Dsub

Đặc tính ngõ vào

  • Số kênh: 8
  • Định dạng tín hiệu ngõ vào có thể lập trình được: vi sai, đầu cuối đơn với điện trở kéo lên hoặc đầu cuối đơn không có điện trở kéo lên
  • Mức logic kỹ thuật số
    • Vi sai (DI+ và DI-)
      • Phạm vi điện áp ngõ vào (DI + và DI-): 0 V to 5 V
      • Ngõ vào mức High: 200 mV đến 5 V
      • Ngõ vào mức Low: -200 mV đến -5 V
    • Đầu cuối đơn (DI +)
      • Phạm vi điện áp ngõ vào (DI +): 0 V đến 24 V
      • Phạm vi ngưỡng có thể lập trình được: 1V đến 4V
      • Sai số ngưỡng ngõ vào:  12%
      • Độ phân giải ngưỡng ngõ vào: 20 mV
      • Độ trễ: 500 mV
      • Điện áp kéo lên nội tại: 5 V

Đặc điểm bộ đếm

  • Số lượng bộ đếm: 8 bộ đếm
  • Độ phân giải: 32 bit
  • Tốc độ lấy mẫu: tối đa 102.4 kHz
  • Phép đo bộ đếm: đếm cạnh, xung, độ rộng xung, giai đoạn, tần số, chu kỳ, tách 2 cạnh
  • Phép đo encoder: tốc độ và vị trí
  • Hỗ trợ encoder: Encoder tăng dần với mã hóa hai xung hoặc cầu phương (và tải lại chỉ số Z tùy chọn)
  • Thời gian cơ sở nội tại: 100 MHz

Yêu cầu về nguồn điện

  • Công suất tiêu thụ từ khung máy
    • Chế độ hoạt động: tối đa 0.92 W
    • Chế độ ngủ: tối đa 53 µW
  • Nguồn điện ngoài (VSUP)
    • Điện áp vào: tối đa 30 VDC
    • Dòng điện: tối đa 1 A

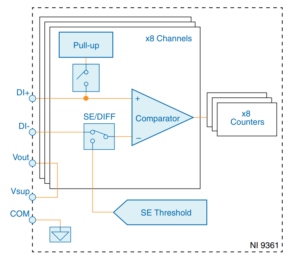

Sơ đồ mạch
