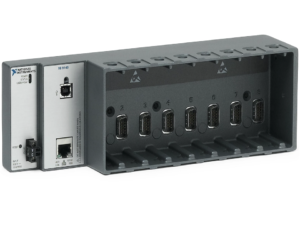

NI 9149

NI cRIO-9149 là khung máy Ethernet sở hữu kết cấu chắc chắn hỗ trợ người dùng có thể lắp đặt các mô-đun I / O dòng C và kết nối vào bất kỳ mạng Ethernet tiêu chuẩn nào.

Người dùng có thể lập trình khung máy bằng Chế độ quét để mở rộng nhanh hệ thống thời gian thực hoặc sử dụng FPGA tích hợp để xử lý nội tuyến, I / O tốc độ cao và kiểm soát. Thiết bị cho phép người dùng thêm các I / O hiệu suất cao vào ứng dụng chạy trên PC hoặc mở rộng ứng dụng CompactRIO, PXI hoặc bộ điều khiển công nghiệp.

Tổng quan NI cRIO-9149

Số lượng khay mô-đun dòng C:

8 khay mô-đun

Phần mềm

Hệ điều hành:	NI Linux Real-Time (32-bit)
Phần mềm ứng dụng yêu cầu:
LabVIEW:	LabVIEW 2014 SP1 hoặc mới hơn Mô-đun LabVIEW FPGA 2014 hoặc mới hơn
Phần mềm Driver:	NI-RIO Device Drivers 14.5 hoặc mới hơn

Bộ nhớ NI cRIO-9149

Bộ nhớ cố định:	512 MB
DRAM:	256 MB

Mạng

Giao tiếp mạng:	10BaseT và 100BaseTX Ethernet
Tương thích:	IEEE 802.3
Tốc độ giao tiếp:	10 Mbps, 100 Mbps, tự động điều chỉnh
Khoảng cách cáp tối đa:	100 m / đoạn

Cổng USB

Cổng thiết bị USB:
Kiểu:	USB 2.0 tốc độ cao, với đầu nối tiêu chuẩn B
Tốc độ dữ liệu tối đa:	480 Mb/s

FPGA

Loại:

Xilinx Zynq-7000, XC7Z020 tất cả các SoC có thể lập trình

Yêu cầu về nguồn điện

Phạm vi điện áp ngõ vào:	19 V đến 30 V
Bảo vệ điện áp ngược:	Tối đa 30 VDC
Công suất ngõ vào tối đa, với bốn mô-đun dòng C:	19 W
Tiêu thụ điện năng tối đa, không có mô-đun dòng C:	11 W

Kích thước vật lý NI 9149

Kích thước:

272.8 mm × 88.1 mm × 62.3 mm (10.74 in. × 3.47 in. × 2.45 in.)
