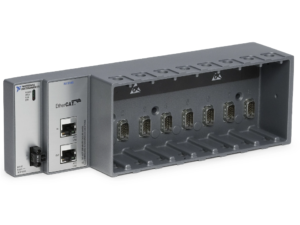

NI 9145


NI 9145 là khung máy EtherCAT Slave, sở hữu kết cấu chắc chắn để người dùng lắp đặt bổ sung các mô-đun I / O xác định, và kết nối vào bất kỳ bộ CompactRIO, PXI hoặc bộ điều khiển công nghiệp nào khác có hai cổng Ethernet. Người dùng có thể lập trình khung máy bằng Chế độ quét để mở rộng nhanh hệ thống thời gian thực hoặc sử dụng FPGA tích hợp để xử lý nội tuyến, I / O tốc độ cao và kiểm soát.

Người dùng cũng có thể tạo chuỗi nhiều khung phụ NI 9145 từ thiết bị chính để mở rộng các ứng dụng quan trọng về thời gian với số lượng kênh cao hơn trong khi vẫn duy trì tính xác định với tài nguyên bộ xử lý tối thiểu.

Tổng quan NI 9145

  • Số lượng khay mô-đun dòng C:
8 khay mô-đun

Mạng

  • Giao tiếp mạng:
100BaseTX Ethernet
  • Tương thích:
EtherCAT
  • Tốc độ giao tiếp:
100 Mbps
  • Khoảng cách cáp tối đa:
100 m / đoạn

FPGA

  • Loại:
 Xilinx Zynq-7000, XC7Z020 tất cả các SoC có thể lập trình

Yêu cầu về nguồn điện

  • Nguồn được đề xuất:
20 W, 24 VDC
  • Tiêu thụ điện năng:
Tối đa 16 W
  • Phạm vi ngõ vào khung máy:
9 V đến 30 V

Kích thước vật lý NI 9145

  • Kích thước:
272.8 mm × 88.1 mm × 62.3 mm (10.74 in. × 3.47 in. × 2.45 in.)
