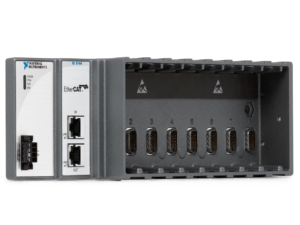

NI 9144 là khung máy EtherCAT Slave, sở hữu kết cấu chắc chắn để người dùng lắp đặt bổ sung các mô-đun I / O xác định, và kết nối vào bất kỳ bộ CompactRIO, PXI hoặc bộ điều khiển công nghiệp nào khác có hai cổng Ethernet. Người dùng có thể lập trình khung máy bằng Chế độ quét để mở rộng nhanh hệ thống thời gian thực hoặc sử dụng FPGA tích hợp để xử lý nội tuyến, I / O tốc độ cao và kiểm soát.
Ngoài ra, người dùng cũng có thể tạo chuỗi gồm nhiều khung phụ NI 9144 từ thiết bị chính để mở rộng các ứng dụng quan trọng về thời gian và có số lượng kênh cao hơn trong khi vẫn duy trì tính xác định với tài nguyên bộ xử lý tối thiểu.
Tổng quan NI 9144
Số lượng khay mô-đun dòng C:
8 khay mô-đun
Mạng
Giao tiếp mạng:
100BaseTX Ethernet
Tương thích:
EtherCAT
Tốc độ giao tiếp:
100 Mbps
Khoảng cách cáp tối đa:
100 m / đoạn
Yêu cầu về nguồn điện
Nguồn được đề xuất:
48 W, 24 VDC
Tiêu thụ điện năng:
Tối đa 20 W
Phạm vi ngõ vào khung máy:
9 V đến 30 V
Kích thước vật lý NI 9144
Kích thước:
286.5 mm × 88.1 mm × 58.9 mm (11.28 in. × 3.47 in. × 2.32 in.)
