Cầu, Cổng và Bộ định tuyến
Mở ra nhiều khả năng kết nối
Với Gateway và Bridge, hệ thống CAN hoặc CAN FD có thể được ghép nối hoặc triển khai trên một khu vực lớn hơn, các thiết bị không có CAN có thể được kết nối với hệ thống CAN hoặc hệ thống CAN có thể được ghép nối bằng các công nghệ khác nhau, ví dụ: Bluetooth, Ethernet hoặc PROFINET.
Mở rộng hệ thống
Bridge và Gateway cho phép mở rộng hệ thống lớn hơn và tăng độ tin cậy cho hệ thống của bạn.
Kết nối Cloud
Kết nối MQTT Cloud cho phép giám sát và báo động từ xa (CAN@net NT). Hỗ trợ HMS-Hub và OPC UA (CANnector Bridge/Range).
Tiết kiệm chi phí
Đi dây dễ dàng hơn và giảm bớt dây cáp giúp giảm chi phí cho hệ thống của bạn.
Các hành động
Thực thi các hành động khác nhau bằng cách sử dụng quy tắc kích hoạt sự kiện (CAN@net NT & CANbridge NT) cũng như thực thi code C và công cụ kích hoạt đồ họa (CANnector Bridge/Range).
Thao tác dữ liệu
Chức năng lọc và chuyển đổi giúp giảm tải mạng và đơn giản hóa việc kết nối các thiết bị khác nhau.
Kết nối thân thiện
Kết nối khoảng cách lớn, truy cập hệ thống dễ dàng và trang bị thêm cho các thiết bị cũ bằng Bluetooth, Ethernet, PROFINET, CAN và CAN FD.

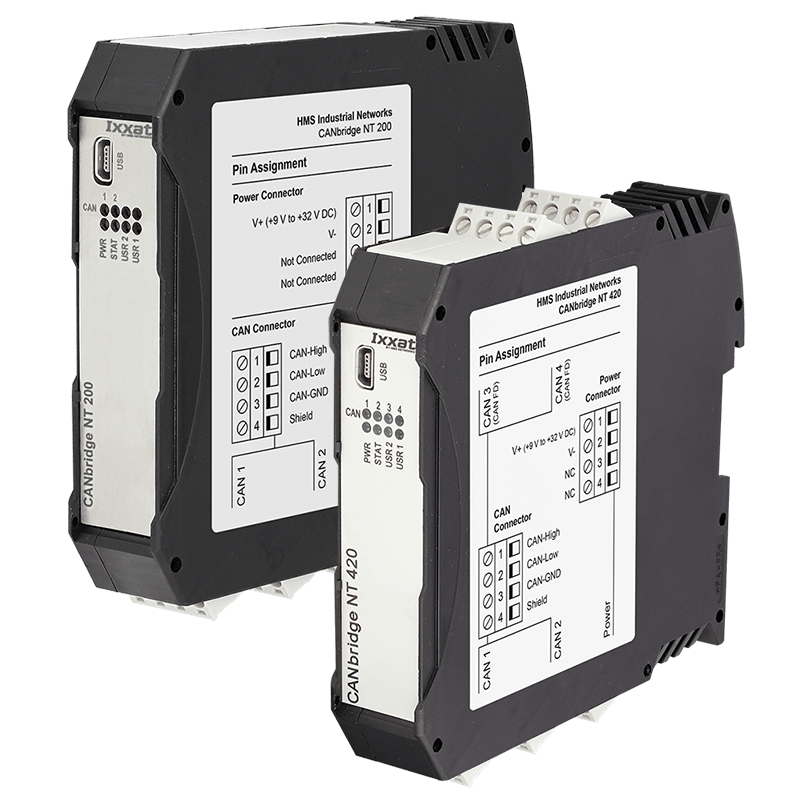

CANbridge NT 200/420
CAN và CAN FD, lên đến 4 kênh
CAN@net NT 100/200/420
CAN và CAN FD, Ethernet, lên đến 4 kênh
CANnector Range/Bridge
CAN (FD) với tối đa 6 (2) kênh, LIN, Dig. IO

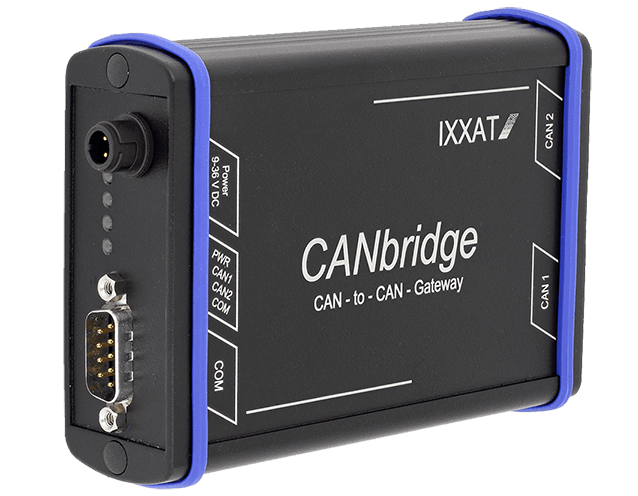

CANbridge
CAN, 2 kênh

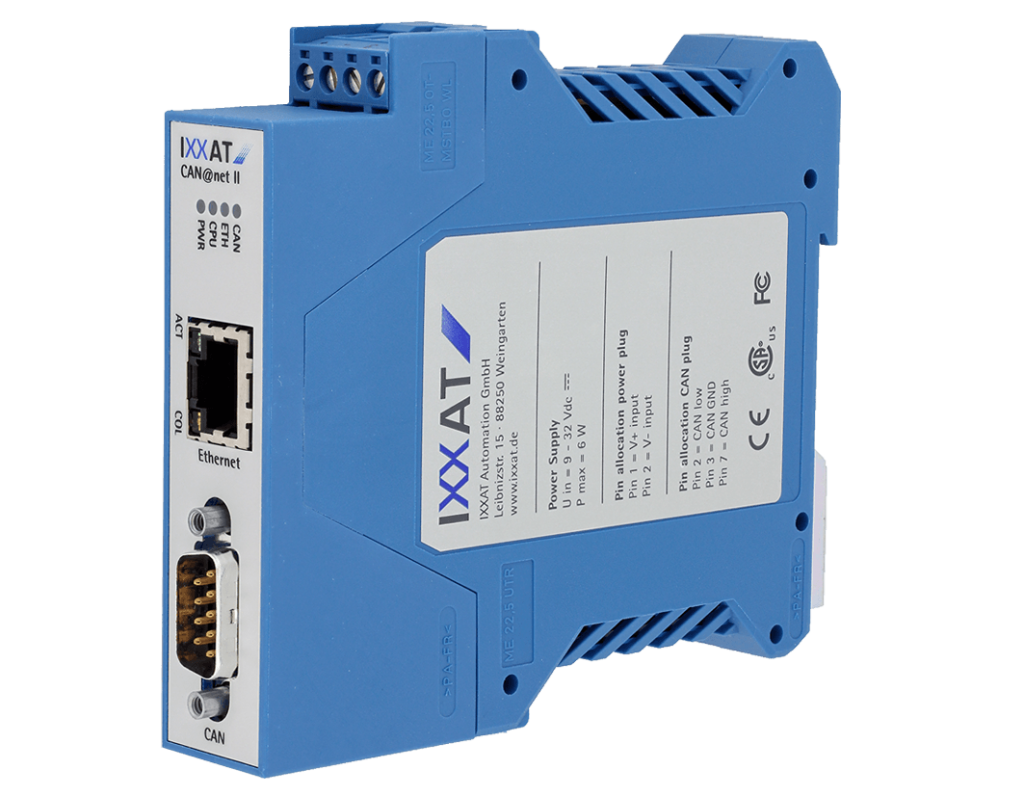

CAN@net II/Generic
CAN, Ethernet

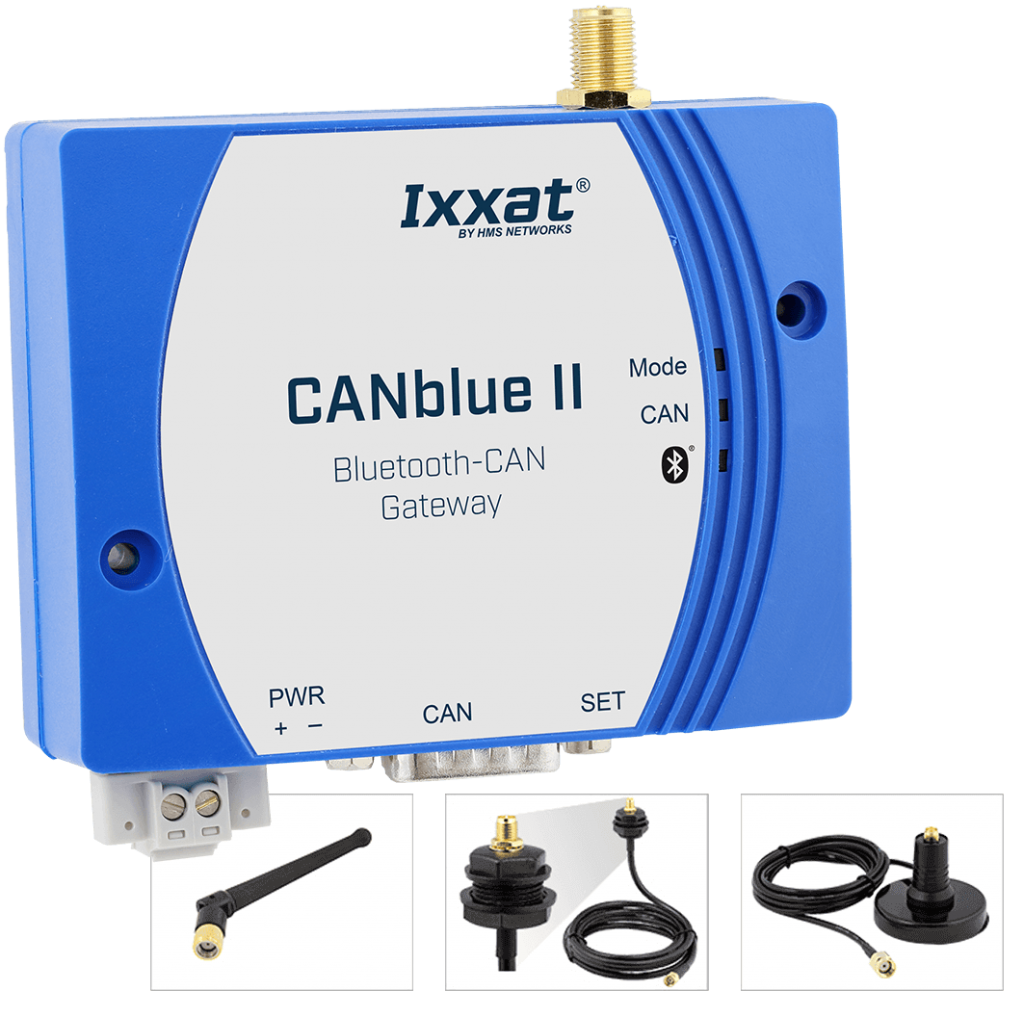

CANblue II
CAN, Bluetooth

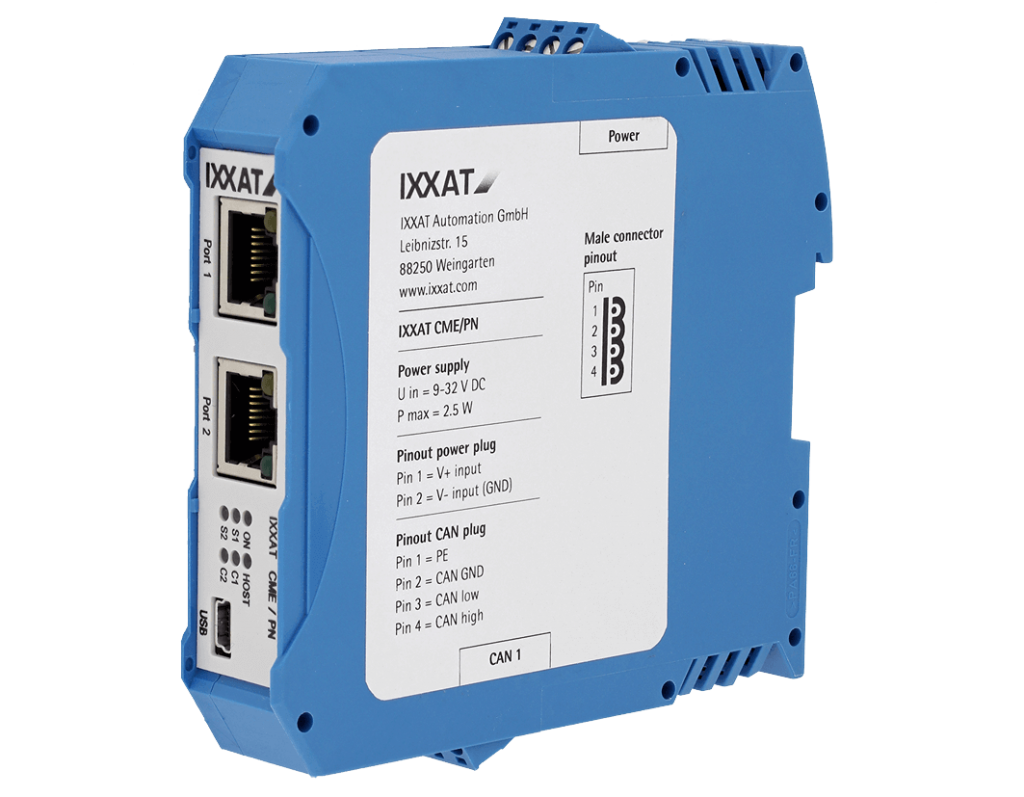

IXXAT CME/PN
CANopen, PROFINET

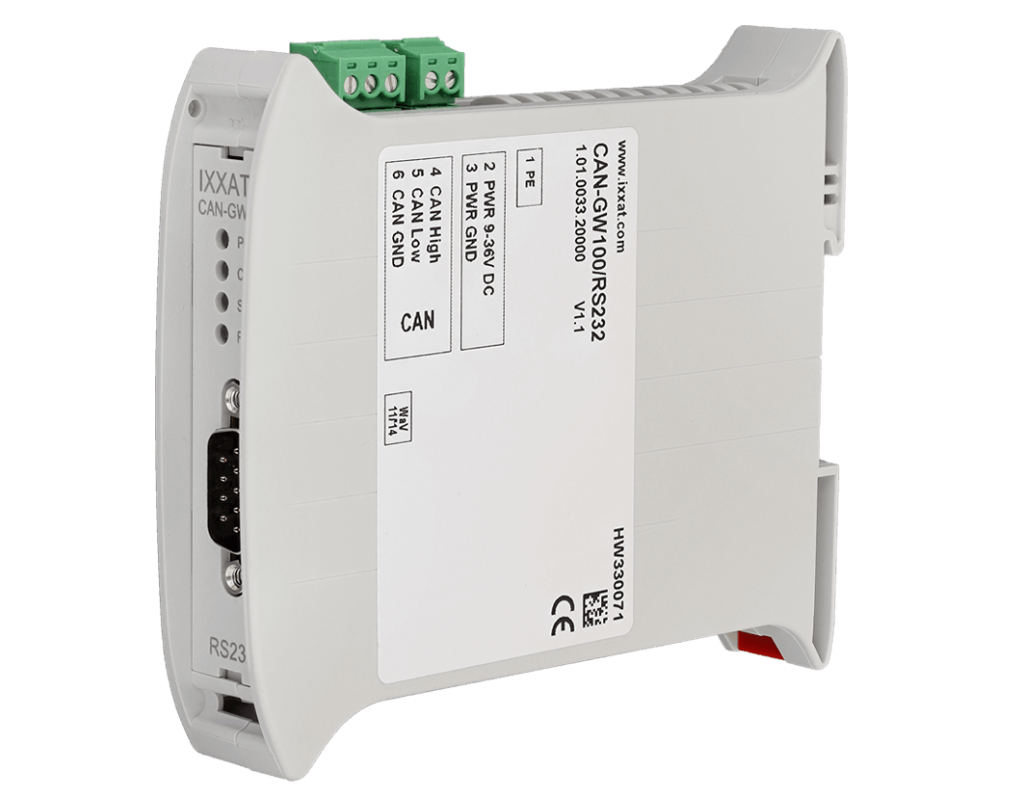

CAN-GW100/RS232
CAN, RS232
Khám phá thêm về Gateway và Bridge, và cách hoạt động
CANbridge và CAN Gateway là các thành phần cơ sở hạ tầng mà cấu trúc mạng phức tạp có thể được bổ sung.
CANbridge có thể kết nối các mạng CAN hoặc CAN FD có tốc độ bit hoặc giao thức khác nhau với nhau. Nó dựa trên nguyên tắc lưu trữ (sửa đổi) - chuyển tiếp trong đó các thông điệp CAN/CAN FD được nhận bởi một mạng con và sau đó được truyền đến mạng con khác. Các quy tắc dịch và lọc cũng có thể được sử dụng, cho phép thực hiện điều chỉnh giao thức giữa các mạng con. Không giống như bộ lặp CAN/CAN FD, CANbridge cho phép mở rộng kích thước mạng tối đa để các hệ thống con hoàn toàn tự cung cấp liên quan đến phân xử bus. Độc lập với nhau về hành vi thời gian thực của chúng, các mạng con CAN được kết nối bằng các Bridge thì được xem là các mạng độc lập.
Chức năng Bridge cũng có thể được thực hiện với sự hỗ trợ của các hệ thống truyền dẫn khác. Ví dụ, CAN-Ethernet-CAN được kết nối qua hai cổng Ethernet-TCP/IP cho phép kết nối với mạng CAN/CAN FD từ xa.
Là một phần mở rộng cho các CANbridge, cổng CAN cho phép truy cập vào các mạng CAN thông qua các hệ thống truyền thông khác. Trong mỗi trường hợp, các giao thức của hệ thống bus được kết nối được ánh xạ tới mô hình truyền thông khác.
Các ví dụ về ứng dụng:

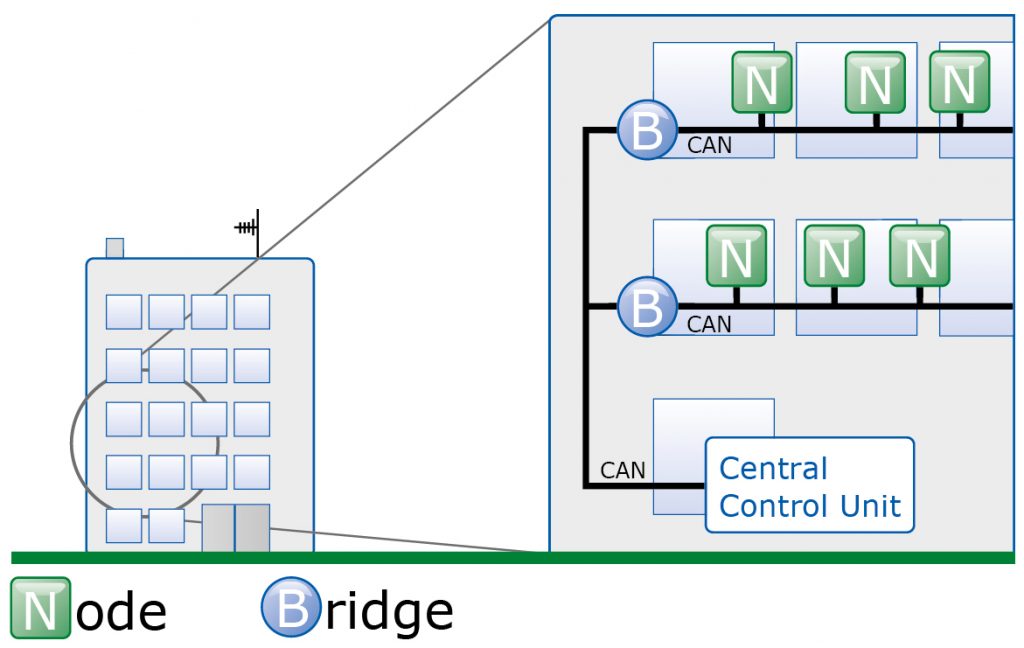

CAN bridge
Việc sử dụng hệ thống CANbridge NT, CAN hoặc CAN FD trong một tòa nhà có thể được tách biệt cho mọi căn hộ, do đó có thể dễ dàng mở rộng hệ thống tối đa.

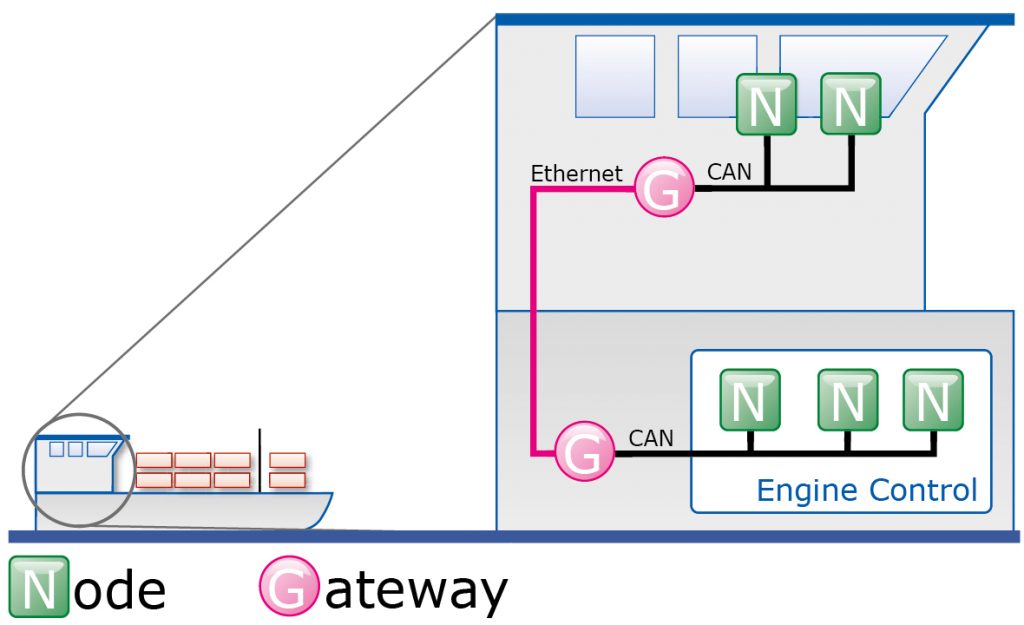

CAN gateway
CAN@net NT cho phép ghép nối các hệ thống CAN hoặc CAN FD khoảng cách lớn thông qua Ethernet, ví dụ: kết nối phòng máy với phòng điều khiển trên tàu.
