Giải pháp Gateway/Bridge/Router
Giải pháp Gateway/Bridge/Router của Ixxat cho phép dễ dàng kết nối các mạng truyền thông và cho phép sử dụng thao tác dữ liệu mạnh mẽ.
Với các giải pháp Gateway/Bridge/Router của Ixxat, bạn có thể kết nối các hệ thống bus khác nhau. Các cổng được cấu hình bằng các công cụ dễ sử dụng. Bên cạnh cấu hình dễ dàng, bạn có thể sử dụng rất nhiều bộ lọc và quy tắc ánh xạ. Bên cạnh đó, các cổng hỗ trợ nhiều giao thức, định dạng file, khả năng trực quan hóa và các chức năng thao tác như mã người dùng C. Nền tảng phần cứng mạnh mẽ và có khả năng mở rộng cũng như các công cụ dễ sử dụng để cấu hình/quản lý khiến Ixxat Gateway/Bridge/Router trở thành lựa chọn lý tưởng cho ứng dụng của bạn. Cổng hỗ trợ các phương thức gửi theo chu kỳ, do sự kiện kích hoạt hoặc do người dùng kích hoạt và có thể được mở rộng với các chức năng RBS để tính toán tổng kiểm tra và bộ đếm tự động.
- Các ví dụ về ứng dụng
- So sánh phần cứng
- Lựa chọn sản phẩm cho các ứng dụng ghi dữ liệu
Các ví dụ về ứng dụng

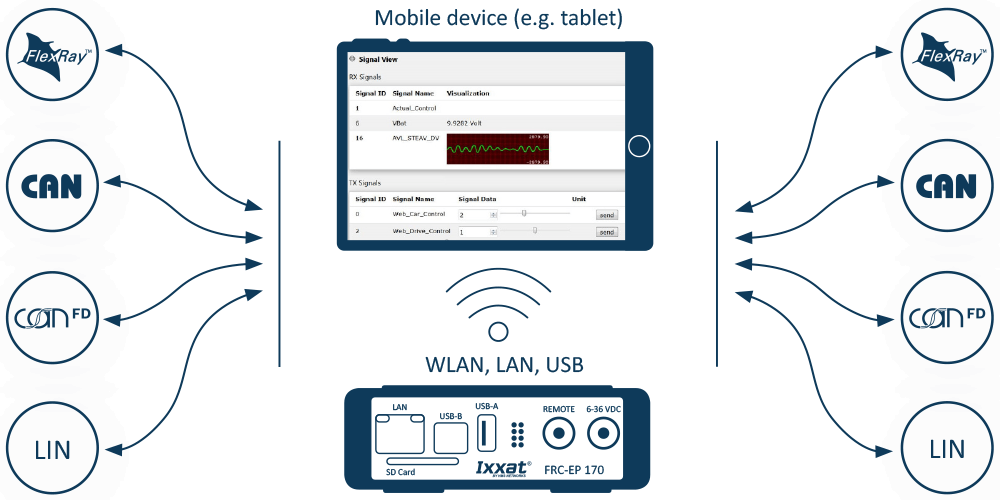

Cổng lập trình độc lập với khả năng hiển thị tín hiệu trên thiết bị di động

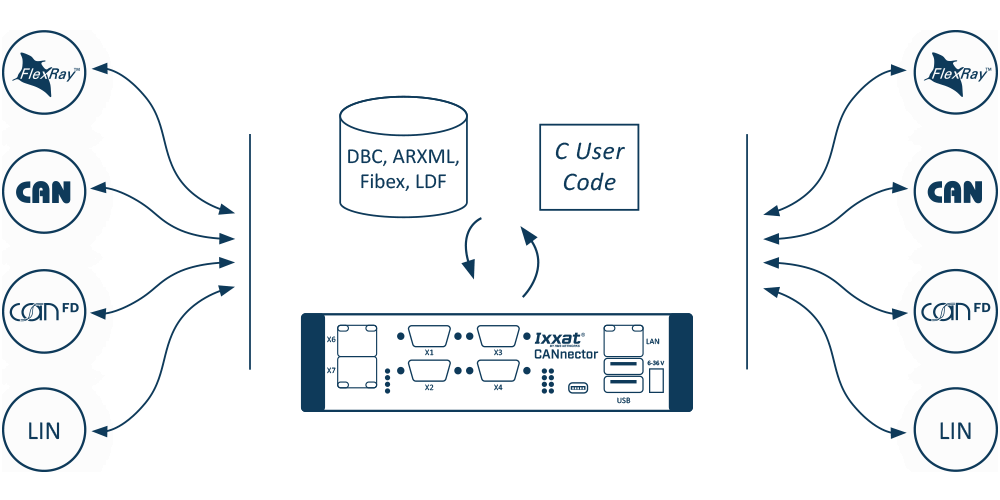

Cổng với chức năng nhập / xuất các file mô tả xe và các chức năng thao tác dữ liệu mạnh mẽ với mã người dùng C và /hoặc Matlab/Simulink
Kết nối trực tiếp các mạng khác nhau với thiết bị chính EtherCAT dựa trên PLC hoặc PC
Kết nối các mạng khác nhau với các giải pháp dựa trên Cloud
Các điểm nổi bật
Độc lập hoặc dựa trên PC
Nền tảng phần cứng mạnh mẽ cho phép hoạt động độc lập hoặc dựa trên PC
Các chế độ cổng đa năng
Dễ dàng lựa chọn giữa hoạt động dựa trên tín hiệu, dựa trên khung và chế độ hỗn hợp với các phương thức gửi linh hoạt theo lựa chọn của bạn
Định dạng dữ liệu
Hỗ trợ DBC, LDF, ARXML, Fibex, ESI, MDF, BLF, ASC, CSV
Ghi dữ liệu
Ghi nhật ký song song CAN, CAN FD, FlexRay, LIN, CAN ảo (FD) trên Ethernet, Ngõ vào tương tự, I / O kỹ thuật số, …
Lập trình
Mã người dùng C với môi trường phát triển dựa trên Eclipse và / hoặc các mô hình Matlab / Simulink để điều chỉnh giải pháp cho các yêu cầu cụ thể của bạn
Cấu hình dễ dàng
Kích hoạt, bộ lọc và giải thích tín hiệu - dễ dàng cấu hình bằng cách kéo và thả
Bốn nền tảng phần cứng khác nhau để đáp ứng các yêu cầu về cổng cá nhân
CANnector, FRC-EP170 / 190, CANbridge NT và CAN @ net NT - so sánh chức năng của các sản phẩm phần cứng
 |
 |
 |
 |
|
| Thông tin phần cứng | CANnector | FRC-EP190 | FRC-EP170 | CAN Bridges / Gateways |
| Số lượng CAN / CAN FD (tối đa) | 8 | 8 | 6 | 4 |
| LIN | 2 | 2 | 1 | 0 |
| FlexRay | - | 1 | 1 | - |
| Hỗ trợ Ethernet công nghiệp | EtherCAT (Slave) | EtherCAT (Slave) | - | - |
| IO kỹ thuật số / IN tương tự | 2/- | 4/2 | 4/- | - |
| Hỗ trợ file mô tả | DBC, LDF, Fibex, ARXML, ESI | DBC, LDF, Fibex, ARXML, ESI | DBC, LDF, Fibex, ARXML | - |
| Cấu hình dựa trên khung / tín hiệu | ✔ / ✔ | ✔ / ✔ | ✔ / ✔ | ✔ / - |
| Hình ảnh hóa tín hiệu | Webbrowser / OPC UA / APP | Webbrowser / OPC UA / APP | Webbrowser / OPC UA / APP | APP |
| Filter / Pass | ✔ | ✔ | ✔ | ✔ |
| Trình ghi dữ liệu | ✔ (USB, PC, Cloud) | ✔ (SD-card, USB, PC, Cloud) | ✔ (SD-card, USB, PC, Cloud) | - |
| Định dạng file ghi | MDF, BLF, ASC, CSV | MDF, BLF, ASC, CSV | MDF, BLF, ASC, CSV | - |
| Lập trình (C-User-Code) | ✔ IDE Eclipse với Trình gỡ lỗi | ✔ IDE Eclipse với Trình gỡ lỗi | ✔ IDE Eclipse với Trình gỡ lỗi | - |
| Matlab/Simulink/RBS | ✔ | ✔ | ✔ | |
| Giao tiếp / Giao thức khác | USB, ETH, WLAN, Bluetooth, FDX, XCP | USB, ETH, WLAN, K-Line, Bluetooth, FDX, XCP | USB, ETH, WLAN, K-Line, Bluetooth, FDX, XCP | ETH (chỉ CAN @ net NT) |
| Công cụ bao gồm |  ACT - Công cụ cấu hình nâng cao (cấu hình dễ dàng thông qua kéo và thả) |
ACT - Công cụ cấu hình nâng cao (cấu hình dễ dàng thông qua kéo và thả) |
ACT - Công cụ cấu hình nâng cao (cấu hình dễ dàng thông qua kéo và thả) |
 Bộ cấu hình cổng |
