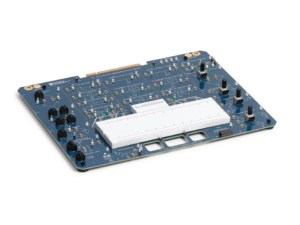

Automated Measurements Board (NI ELVIS III)

Automated Measurements Board dành cho NI ELVIS III là là bo mở rộng của NI ELVIS III dành cho việc hỗ trợ giảng dạy các nền tảng học tập về tích hợp cảm biến và chuỗi tín hiệu.

Thông qua Automated Measurements Board, sinh viên có thể hiểu được các hiện tượng cảm biến và xây dựng mạch điều hòa để đọc điện áp và dòng điện cảm biến thô. Nhờ đó, sinh viên có thể chuyển đổi các điện áp và dòng điện này thành dữ liệu có ý nghĩa để sử dụng trên bộ điều khiển nhúng.

Đặc điểm nổi bật

  • Nền tảng giảng dạy điện tử số
  • Hỗ trợ đầy đủ LabVIEW Real-time, có khả năng lập trình LabVIEW FPGA

Thông số kỹ thuật

  • Ngõ vào tương tự
    • Độ phân giải
16 bits
    • Phạm vi ngõ vào
±10 V, ±5 V, ±2 V, ±1 V
    • Tốc độ lấy mẫu tối đa
  • Kênh đơn: 1 MS/s
  • Đa kênh tổng hợp: 500 kS/s
  • Ngõ ra tương tự
    • Độ phân giải
16 bits
    • Phạm vi ngõ ra
±10 V
    • Tốc độ cập nhật tối đa
1.6 MS/s

Phép đo điện áp

  • Điện trở chiết áp
10 kΩ ±20%
  • Phạm vi đầu ra nguồn điện áp
±10 V

Phép đo dòng điện

  • Điện trở chiết áp
10 kΩ ±20%
  • Điện trở cố định
464 Ω
  • Điện trở nhạy
10 Ω, 1 kΩ (có thể lựa chọn bằng phần mềm)
  • Đường ray điện cố định
5 V

Phép đo điện trở cầu Wheatstone

  • Điện trở chiết áp
10 kΩ ±20%
  • Điện trở cầu cố định
4.7 kΩ
  • Điện áp kích thích
5 V

Phép đo điện trở dòng điện liên tục

  • Điện trở chiết áp
10 kΩ ±20%
  • Phạm vi nguồn dòng điện không đổi
100 µA đến 550 µA
