USRP X440 - USRP có băng thông rộng nhất và mật độ kênh cao nhất

*Tích hợp với Front-End tùy chỉnh cho nghiên cứu và tạo mẫu Radar và Comms/EW

  • Khả năng IF
Kết nối Front-End Balun coupled, MMPX
Dải IF 30 MHz – 4 GHz
Băng thông Lên đến 1.6 GHz/kênh, 4 GHz/toàn bộ
Lấy mẫu trực tiếp
  • Linh hoạt, lên đến 4 GSps
  • 2 mức có thể cấu hình lại độc lập (mỗi 4 kênh)
Số kênh 8 (TX/RX hoặc TRX)
Kết hợp pha Có (dựa trên mẫu)
Mức ngõ ra TX < 0 dBm toàn phạm vi
Mức ngõ vào RX 10 dBm toàn phạm vi
  • Khả năng Digital
Xilinx Zynq UltraScale+ RFSOC ZU28DR-2
Bộ xử lý ARM lõi tứ tích hợp
Giao tiếp truyền phát: 100GEth kép qua QSFP28
Đồng bộ hóa: 10 MHz / PPS, GPSDO, IF
Phần mềm: Mã nguồn mở (GNU Radio, RFNoC, UHD)
GPIO để điều khiển Front-End thông qua UHD API hoặc FPGA
2x 12 làn qua HDMI với hỗ trợ giao thức SPI

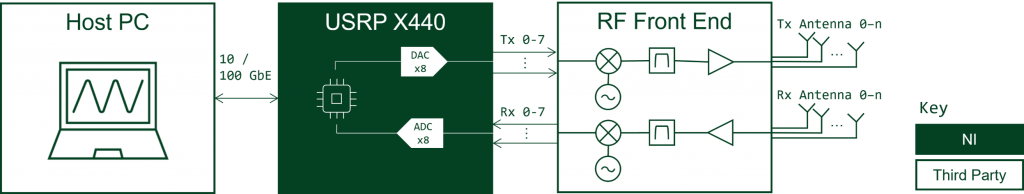

Sơ đồ sử dụng USRP X440 điển hình

Sơ đồ khối USRP X440 cấp cao

Các ứng dụng dành cho USRP X440

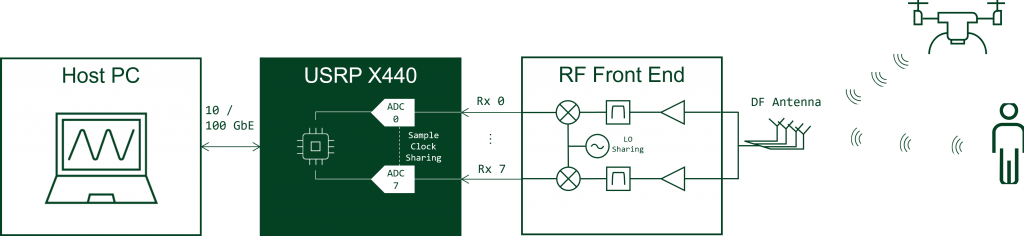

Tìm hướng

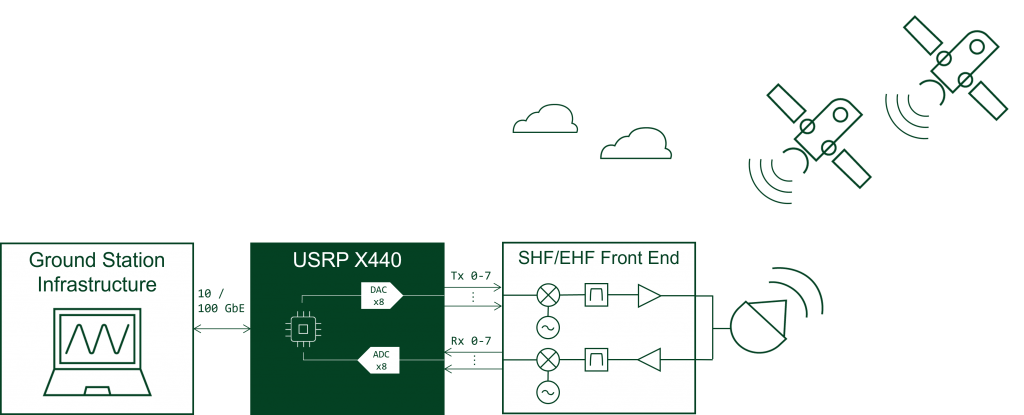

Giám sát trạm mặt đất SATCOM

Tạo nguyên mẫu SATCOM End-To-End

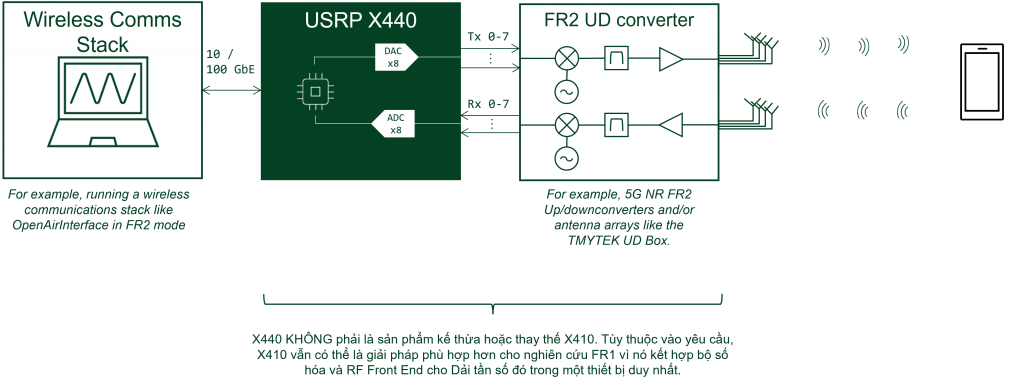

Nghiên cứu giao tiếp mmWave

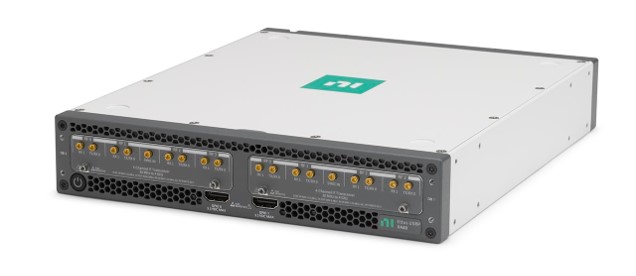

Hình ảnh USPR X440

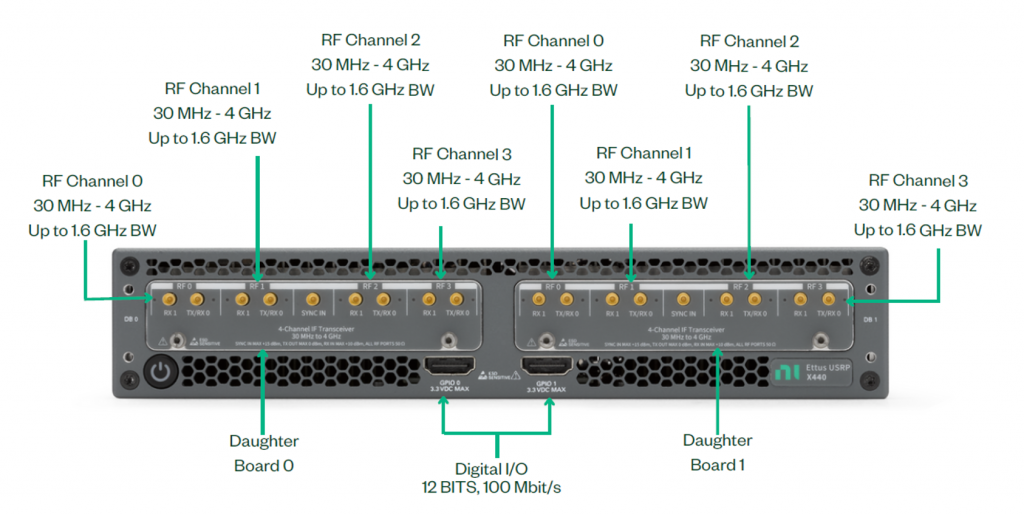

  • Mặt trước

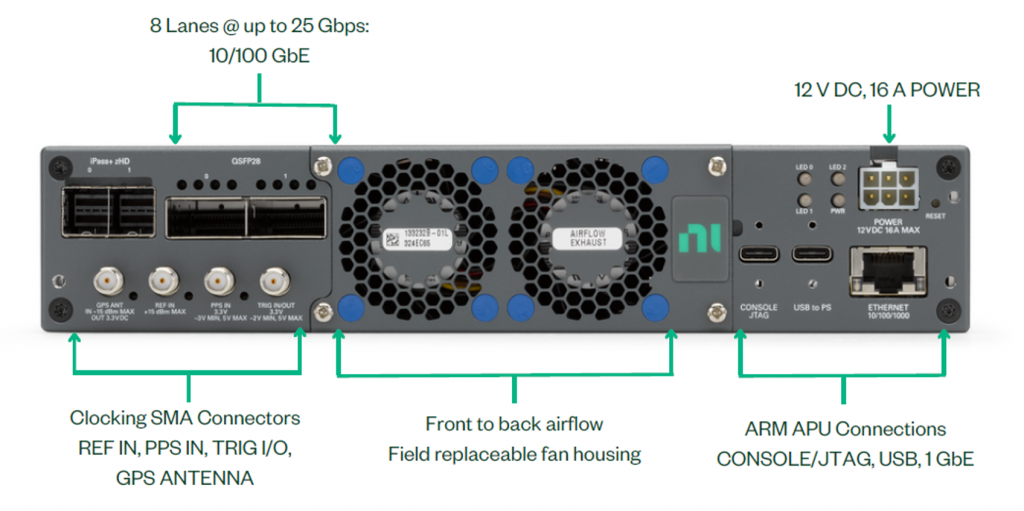

  • Mặt sau



Thông tin thêm của USRP X440 tại đây.
