Đánh giá RF front-end (RFFE)
Các kỹ sư làm việc trên RF front-end cho các tiêu chuẩn băng rộng, như 5G và Wi-Fi 6, phải đánh giá các thiết bị RF front-end mới trên nhiều băng tần hơn, các kịch bản tổng hợp sóng mang và sơ đồ điều chế ngày càng phức tạp. Với các thị trường đòi hỏi hiệu quả và độ tuyến tính cao hơn, các kỹ sư cần đánh giá hiệu suất thiết kế bằng thuật toán tiền biến dạng kỹ thuật số (Digital Pre-Distortion - DPD) mới nhất và cấu hình theo dõi đường bao (ET) được đồng bộ hóa chặt chẽ trong môi trường 50Ω và không 50Ω.
Kiến trúc tham chiếu đánh giá RFFE của NI thực hiện tất cả bốn hoạt động DPD chính: mô tả đặc điểm hoạt động của thiết bị, trích xuất mô hình, đảo ngược mô hình và ứng dụng biến dạng cho các mẫu IQ băng tần cơ sở. Phần mềm kiểm tra RFIC của NI cho phép khách hàng áp dụng các mô hình DPD và quan sát hoạt động của thiết bị.
Theo dõi đường bao (ET) cho bộ khuếch đại công suất băng rộng dựa trên Bộ nguồn ET (ETPS) để thay đổi linh hoạt nguồn điện DC kết hợp với biên độ của tín hiệu không dây được điều chế. ET giúp PA gần bị nén thường xuyên nhất có thể, do đó cải thiện hiệu quả tổng thể. Đối với thử nghiệm ET, kiến trúc tham chiếu đánh giá RFFE của NI iến đổi nhiều thiết bị thành trải nghiệm đo lường thống nhất, dễ cấu hình giúp đơn giản hóa việc điều khiển và đồng bộ hóa VST, bộ tạo dạng sóng tùy ý băng thông cao (AWG) và bộ số hóa tốc độ cao.

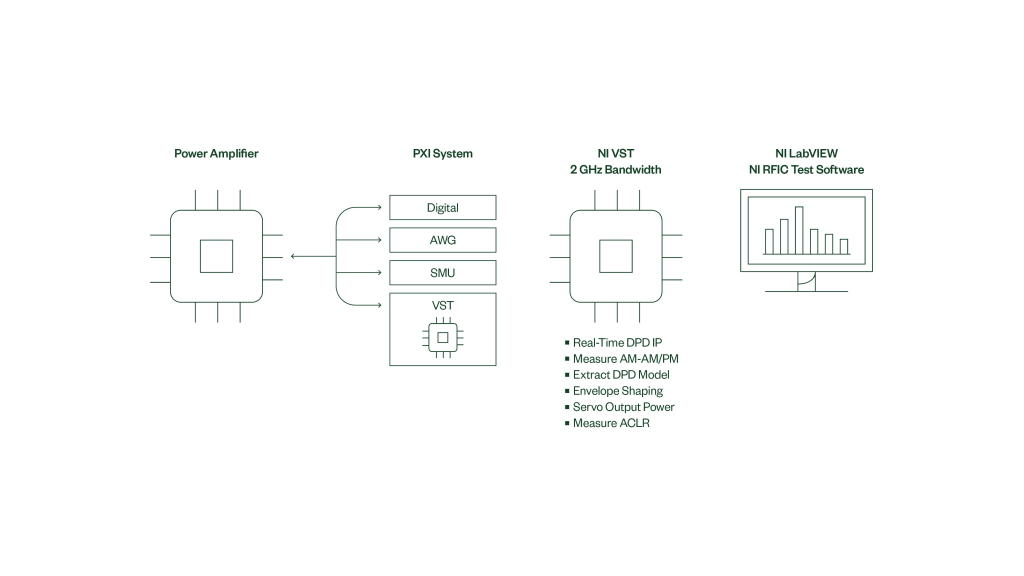

Hình 1: Cấu hình tiêu biểu để kiểm tra xác thực PA trong điều kiện DPD
Thử nghiệm sản xuất RFFE
Khách hàng có thể triển khai PXI để thử nghiệm sản xuất các thành phần RFFE dưới dạng hệ thống độc lập hoặc là một phần của Hệ thống thử nghiệm chất bán dẫn NI (STS). STS kết hợp nền tảng NI PXI với phần mềm kiểm tra được tối ưu hóa tốc độ của NI để mang lại năng suất kiểm tra cao bên trong một đầu kiểm tra được bao bọc hoàn toàn phù hợp với môi trường sản xuất.

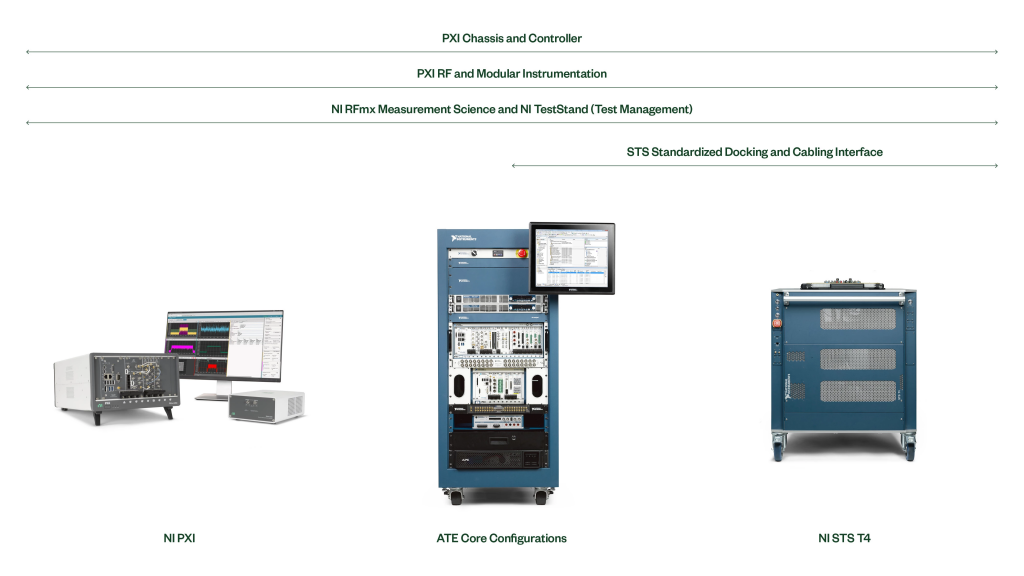

Hình 2: Các giải pháp thử nghiệm sản xuất RFFE khác nhau
Vỏ STS chứa tất cả các thành phần chính của thiết bị kiểm tra sản xuất, bao gồm các dụng cụ kiểm tra, giao diện Device Under Test (DUT) và cơ chế gắn thiết bị/bộ xử lý thiết bị. Với thiết kế STS dạng mô-đun mở, bạn có thể tận dụng các mô-đun PXI tiêu chuẩn công nghiệp mới nhất để có thêm sức mạnh tính toán và thiết bị đo đạc nhằm giảm tổng chi phí của thử nghiệm sản xuất RFFE.
Tạo mục tiêu radar để kiểm tra cấp độ hệ thống
Khi các hệ thống con được lắp ráp thành một hệ thống radar đầy đủ chức năng, các kỹ sư cần có giải pháp thử nghiệm ở "cấp hệ thống" để đảm bảo chức năng toàn diện sau khi tất cả các hệ thống con được tích hợp, bao gồm cả phần mềm xử lý radar. Thử nghiệm ở cấp độ hệ thống radar yêu cầu xung mục tiêu nhận được được tạo ra từ xung radar được truyền theo cách thực tế/thời gian thực. Yêu cầu “thực tế” và “thời gian thực” này rất khó vì nó hàm ý độ trễ và tính xác định thấp; cả hai điều này đều khó đạt được trong các hệ thống kỹ thuật số khi bus dữ liệu và hệ điều hành được chèn vào giữa đường dẫn nhận và truyền của bộ thử nghiệm.
NI cung cấp các giải pháp được xây dựng xung quanh VST cho các kỹ sư thực hiện việc sản xuất radar cơ bản và thử nghiệm chức năng.

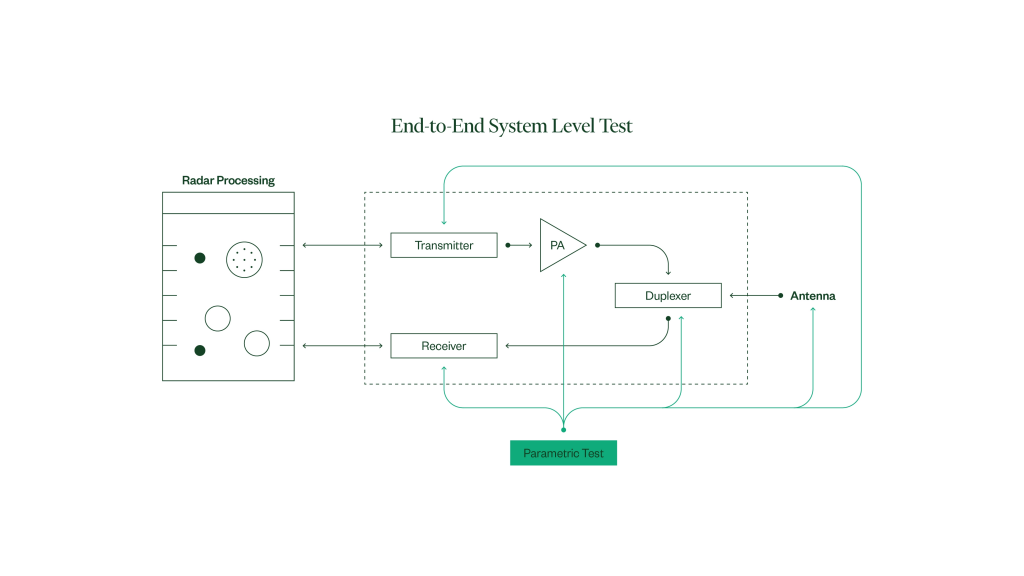

Hình 3: Các thành phần hệ thống radar cơ bản
Mô tả đặc tính mảng quét điện tử (ESA)
Mảng quét điện tử (ESA) ở nhiều dạng khác nhau, bao gồm mảng quét điện tử thụ động (PESA) và mảng quét điện tử chủ động (AESA), là nền tảng của các hệ thống RF hiện đại trong các ứng dụng radar và truyền thông. Với việc chuyển sang công nghệ ESA, số lượng linh kiện điện tử trong hệ thống radar đã tăng theo cấp số nhân theo thời gian. Cho dù dành cho thông tin radar hay vệ tinh, việc phát triển ESA là một quá trình gồm nhiều bước, từ thiết kế hoặc lựa chọn các thành phần cơ bản, tích hợp và đánh giá các thành phần này bên trong các mô-đun chức năng và các cụm lắp ráp phụ, và cuối cùng là xác minh cấp hệ thống sau khi được tích hợp vào trong mảng cuối cùng. Mỗi giai đoạn bao gồm mô hình hóa, mô tả đặc điểm chính và cuối cùng là thử nghiệm sản xuất với tầm quan trọng của mối tương quan trong suốt vòng đời là yêu cầu cốt lõi.
NI cung cấp cả công cụ phần cứng và phần mềm cần thiết để kiểm tra các thành phần của hệ thống ESA.
Hệ thống đánh giá đo đạc từ xa và liên kết dữ liệu SATCOM
Việc thương mại hóa gần đây của Low Earth Orbit (LEO) và Medium Earth Orbit (MEO) đã dẫn đến sự ra đời của các ứng dụng dựa trên vệ tinh hiện đại như mạng phi mặt đất (NTN) và viễn thám, dữ liệu hình ảnh có độ phân giải cao. Các chùm vệ tinh, thiết bị mặt đất và phương tiện phóng hỗ trợ được phát triển để hỗ trợ các dịch vụ mới này đi kèm với các công nghệ liên kết dữ liệu và truyền thông mới, do đó, bao gồm những thách thức mới trong thiết kế, đánh giá hệ thống và thử nghiệm sản xuất.

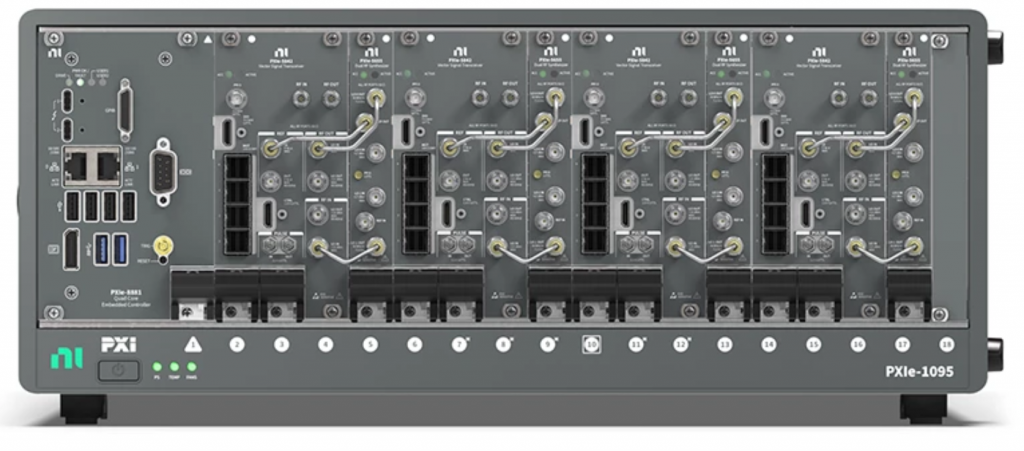

NI cung cấp nhiều giải pháp đánh giá phần cứng và phần mềm để hỗ trợ khách hàng phát triển hệ thống liên lạc không gian hiệu suất cao. Tham khảp thông tin PXIe-5842 tại đây.
