Bộ phân tích phổ và tín hiệu

Bộ phân tích phổ và tín hiệu - Gồm đa dạng các loại máy phân tích hoạt động ở nhiều dải tần như sau:

Loại thiết bị: bộ phân tích tín hiệu/phổ
Dải tần số:
+ 2Hz ~ 8.4GHz
+ 2Hz ~ 20GHz
+ 2Hz ~ 18GHz
+ 2Hz ~ 26.5GHz
+ 2Hz ~ 45GHz
+ 2Hz ~ 50GHz
+ 2Hz ~ 67GHz
+ 2Hz ~ 90GHz
+ 2Hz ~ 110GHz
Băng thông phân tích lên tới 2 GHz, băng thông thời gian thực 1,2 GHz
Phân tích tín hiệu truyền thông không dây: 5G NR/ LTE/LTE-Advanced/NB IoT/giải điều chế WCDMA/GSM/EDGE
Nhiều phép đo khác nhau: phân tích phổ, đo công suất, phân tích I/Q, phân tích nhất thời, phân tích tín hiệu xung, phân tích phổ thời gian thực, phân tích điều chế tương tự, phân tích tín hiệu vector, v.v.

Loại thiết bị: bộ phân tích tín hiệu/phổ
Dải tần số:
+ 2Hz ~ 4GHz
+ 2Hz ~ 20GHz
+ 2Hz ~ 8GHz
+ 2Hz ~ 13.6GHz
+ 2Hz ~ 18GHz
+ 2Hz ~ 26.5GHz
+ 2Hz ~ 40GHz
+ 2Hz ~ 45GHz
+ 2Hz ~ 50GHz
Băng thông phân tích lên tới 1,2 GHz, băng thông thời gian thực 400 MHz
Phân tích tín hiệu truyền thông không dây: giải điều chế 5G NR/ LTE/LTE-Advanced/NB IoT/WCDMA/GSM/EDGE
Đo lường khác nhau: phân tích phổ, phân tích I/Q, phân tích phổ thời gian thực, phân tích nhất thời, phân tích tín hiệu vector, phân tích xung, phân tích âm thanh, v.v.
Ghi và phát lại dữ liệu băng thông đầy đủ theo thời gian thực, băng thông tín hiệu lên tới 1200 MHz

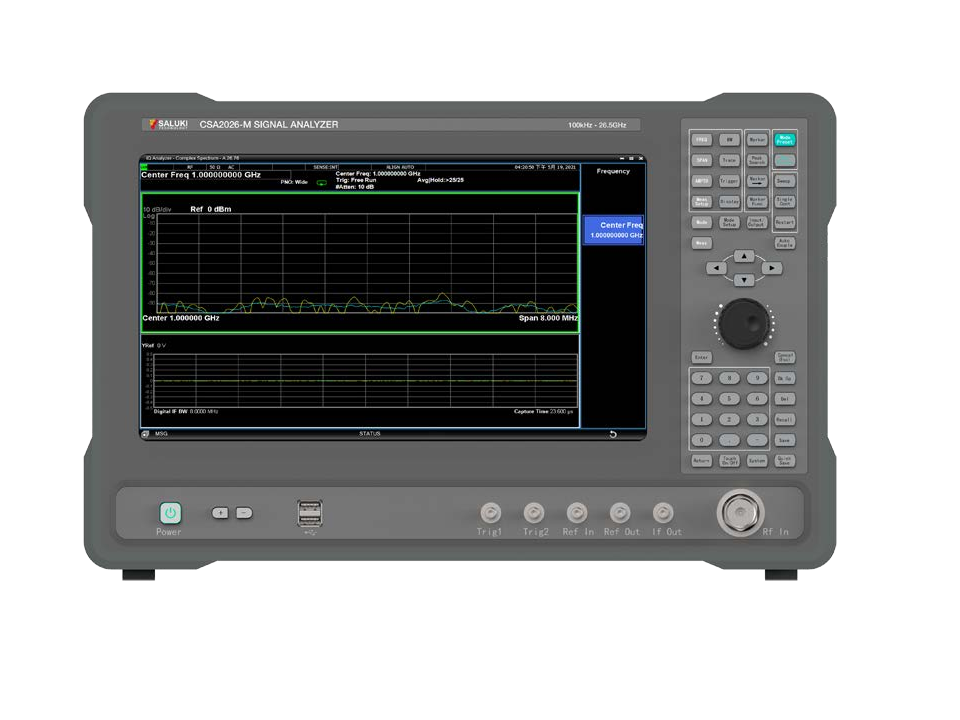

Loại thiết bị: bộ phân tích tín hiệu
Dải tần số:
+ 100kHz ~ 26.5GHz
Băng thông phân tích 40 MHz
Nhiễu pha (điển hình): ≤-106 dBc/Hz @10kHz offset (sóng mang 1 GHz)
DANL (điển hình): ≤ -164 dBm/Hz (bật tiền khuếch đại, 1 GHz)
Công nghệ quét liên tục nhanh
Kiểm tra công suất tín hiệu, tần số, pha, P-1, TOI, OBW, công suất kênh, giả, ACPR, CCDF, SEM, EVM và các chỉ báo khác
Màn hình cảm ứng LCD 13,3 inch, thao tác người dùng dễ dàng và thuận tiện

Loại thiết bị: Máy phân tích tín hiệu
Dải tần số:
+ 9 kHz ~ 3,6 GHz
+ 9 kHz ~ 7,5 GHz
Độ phân giải băng thông: 1 Hz - 3 MHz
Nhiễu pha (điển hình): -90dBc/Hz @ độ lệch 30kHz (sóng mang 1 GHz)
DANL (điển hình): -155 dBm (bật tiền khuếch đại, 1 GHz)
Nguồn theo dõi tối đa 3,6 GHz và nguồn CW
Các phụ kiện tùy chọn khác nhau: anten định hướng, anten đa hướng, bộ thăm dò vùng gần, cầu SWR, cảm biến nguồn USB, v.v.

Loại thiết bị: Máy phân tích phổ
Dải tần số:
+ 9 kHz ~ 1,8 GHz
+ 9 kHz ~ 3 GHz
Nhiễu pha (điển hình): -90dBc/Hz @ độ lệch 30kHz (sóng mang 1 GHz)
DANL (điển hình): -155 dBm (bật tiền khuếch đại, 1 GHz)
Nguồn theo dõi tối đa 3 GHz và nguồn CW
Màn hình LED 8 inch, thiết kế nhỏ gọn, thích hợp cho các ứng dụng liên lạc di động và WiFi

Loại thiết bị: bộ phân tích tín hiệu (dạng module)
Dải tần số:
+ 100 kHz ~ 26.5 GHz
Băng thông phân tích 40 MHz
Nhiễu pha (điển hình): ≤-106 dBc/Hz @10kHz offset (sóng mang 1 GHz)
DANL (điển hình): -164 dBm (bật tiền khuếch đại, 1 GHz)
Công nghệ quét liên tục nhanh
Kiểm tra công suất tín hiệu, tần số, pha, P-1, TOI, OBW, công suất kênh, giả, ACPR, CCDF, SEM, EVM và các chỉ báo khác
Điều khiển USB, có thể được sử dụng độc lập hoặc kết hợp với khung để tạo thành một hệ thống kiểm tra

Loại thiết bị: Mô-đun phân tích phổ
Dải tần số:
+ 5 kHz ~ 8 GHz
+ 9 kHz ~ 18 GHz
Băng thông thời gian thực 40 MHz
Nhiễu pha (điển hình): -90dBc/Hz @10kHz offset (sóng mang 1 GHz)
DANL (điển hình): -160 dBm (bật tiền khuếch đại, 2 GHz)
Đầu ra IF tương tự 145 MHz
Sử dụng giao tiếp USB/LAN, kích thước nhỏ, trọng lượng siêu nhẹ, tích hợp hệ thống dễ dàng
Các lệnh SCPI tiêu chuẩn và đầy đủ giúp việc kiểm tra tích hợp hệ thống trở nên linh hoạt và thuận tiện

Loại thiết bị: Mô-đun phân tích phổ
Dải tần số:
+ 9 kHz ~ 3,6 GHz
+ 9 kHz ~ 7,5 GHz
Độ phân giải băng thông: 1 Hz - 3 MHz
Nhiễu pha (điển hình): -80dBc/Hz @30kHz offset (sóng mang 1 GHz)
DANL (điển hình): -155 dBm (bật tiền khuếch đại, 1 GHz)
Sử dụng giao tiếp USB/LAN, kích thước nhỏ, trọng lượng siêu nhẹ, tích hợp hệ thống dễ dàng
Các lệnh SCPI tiêu chuẩn và đầy đủ giúp việc kiểm tra tích hợp hệ thống trở nên linh hoạt và thuận tiện

Loại thiết bị: Mô-đun phân tích phổ
Dải tần số:
+ 9 kHz ~ 4 GHz
+ 9 kHz ~ 6.5 GHz
+ 9 kHz ~ 9 GHz
+ 9 kHz ~ 20 GHz
+ 9 kHz ~ 26.5 GHz
+ 9 kHz ~ 32 GHz
+ 9 kHz ~ 44 GHz
+ 9 kHz ~ 50 GHz
+ 9 kHz ~ 67 GHz
Độ phân giải băng thông: 1 Hz - 10 MHz (trong 1,3,10 bước)
Đầu ra IF tương tự 145 MHz
Sử dụng giao tiếp USB/LAN, kích thước nhỏ, trọng lượng siêu nhẹ, tích hợp hệ thống dễ dàng
Các lệnh SCPI tiêu chuẩn và đầy đủ giúp việc kiểm tra tích hợp hệ thống trở nên linh hoạt và thuận tiện

Loại thiết bị: Máy phân tích tín hiệu/phổ (Kiểm tra 5G)
Dải tần số: 9 kHz ~ 9 GHz
Các chức năng đo lường khác nhau: máy phân tích phổ, máy phân tích nhiễu (RSSI, quang phổ), RTSA, giải điều chế 5G NR, giải điều chế LTE FDD/TDD, chức năng giải điều chế GSM/EDGE, v.v.
Giao tiếp kiểm tra phụ trợ khác nhau: giao tiếp đầu vào/đầu ra tham chiếu 10MHz, giao tiếp anten GPS, giao tiếp đầu ra zerospan IF, giao tiếp đầu vào kích hoạt bên ngoài, v.v.

Loại thiết bị: Máy phân tích phổ cầm tay
Dải tần số:
+ 9 kHz ~ 3,6 GHz
+ 9 kHz ~ 7,5 GHz
Nguồn theo dõi tối đa 3,2 GHz và nguồn CW
Các phụ kiện tùy chọn khác nhau: anten định hướng, anten đa hướng, bộ thăm dò trường gần, cầu SWR, cảm biến nguồn USB, v.v.
