Bộ tạo tín hiệu
Bộ tạo tín hiệu - Dòng sản phẩm gồm đa dạng các loại máy phân tích hoạt động ở nhiều dải tần như sau:
Sản phẩm

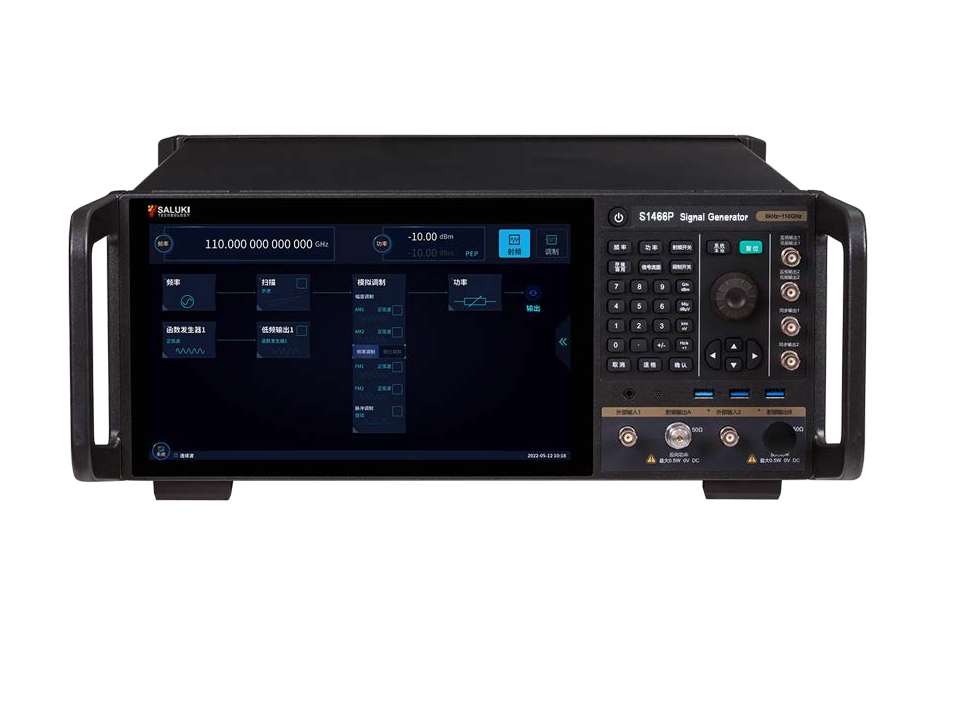

S1466
- Loại thiết bị: bộ tạo tín hiệu
- Dải tần số:
+ 6kHz ~ 13GHz
+ 6kHz ~ 20GHz
+ 6kHz ~ 33GHz
+ 6kHz ~ 45GHz
+ 6kHz ~ 53GHz
+ 6kHz ~ 67GHz
+ 6kHz ~ 90GHz
+ 6kHz ~ 110GHz - Độ phân giải tần số: 0.001Hz
- Công suất ngõ ra: -120 dBm ~ +20 dBm
- Nhiễu pha SSB: <-132 dBc/Hz @10kHz offset (10 GHz carrier)
- Tùy chọn băng thông nội 500MHz/1GHz/2GHz, băng thông ngoài lên đến 5GHz
- Hỗ trợ ngõ ra kênh đôi, có thể điều chỉnh độ phân giải 0,001° kết hợp pha

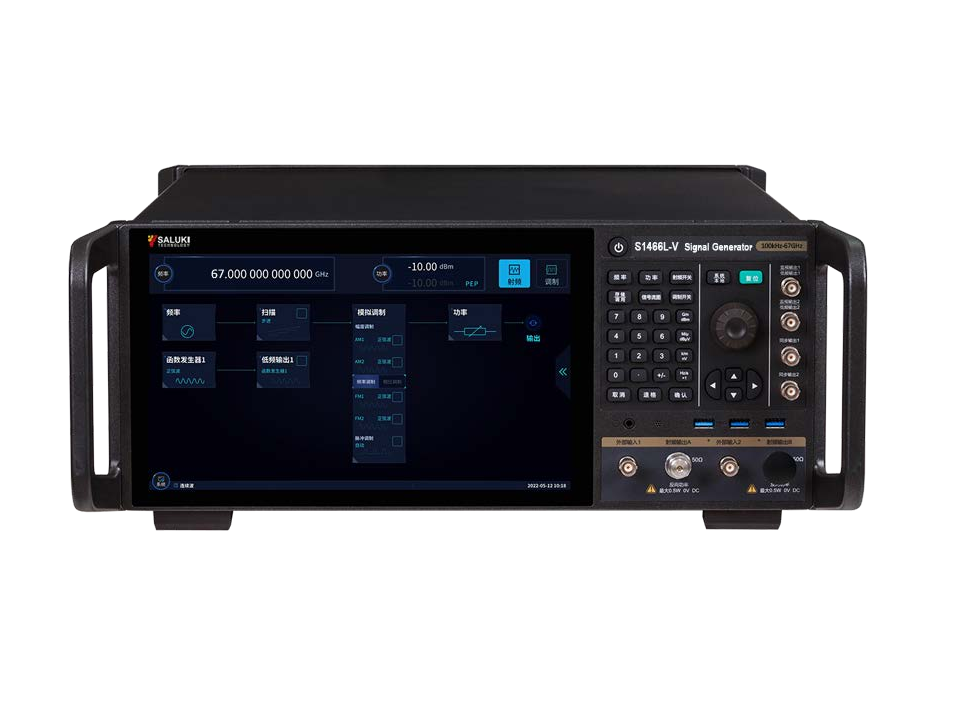

S1466-V
- Loại thiết bị: bộ tạo tín hiệu vector
- Dải tần số:
+ 100kHz ~ 13GHz
+ 100kHz ~ 20GHz
+ 100kHz ~ 33GHz
+ 100kHz ~ 45GHz
+ 100kHz ~ 53GHz
+ 100kHz ~ 67GHz - 5G NR EVM < 0.8% (28 GHz carrier, typ.)
- 5G NR ACPR (typ.): <-55 dBc @3.5 GHz carrier, <-54 dBc @42.5 GHz carrier
- Nhiễu pha (điển hình): <-132 dBc/Hz @10kHz offset (sóng mang 10 GHz)
- Tùy chọn băng thông nội bộ 500MHz/1GHz/2GHz, băng thông ngoài lên đến 5GHz
- Nhiều định dạng điều chế kỹ thuật số (APSK/PSK/FSK/QAM), điều chế tương tự AM/FM/ФM/xung
S1435
- Loại thiết bị: bộ tạo tín hiệu
- Dải tần số:
+ 9kHz ~ 3GHz
+ 9kHz ~ 6GHz
+ 9kHz ~ 12GHz
+ 9kHz ~ 20GHz
+ 9kHz ~ 40GHz
+ 100kHz ~ 67GHz - Độ phân giải tần số: 0.001Hz
- Công suất ngõ ra tối đa : +20 dBm (20 GHz), +15 dBm (40 GHz)
- Nhiễu pha (điển hình): <-136 dBc/Hz @10kHz offset (sóng mang 1 GHz)
- Bộ tạohàm đa chức năng tạo tín hiệu điều chế AM/FM/ΦM và tín hiệu ngõ ra tần số thấp

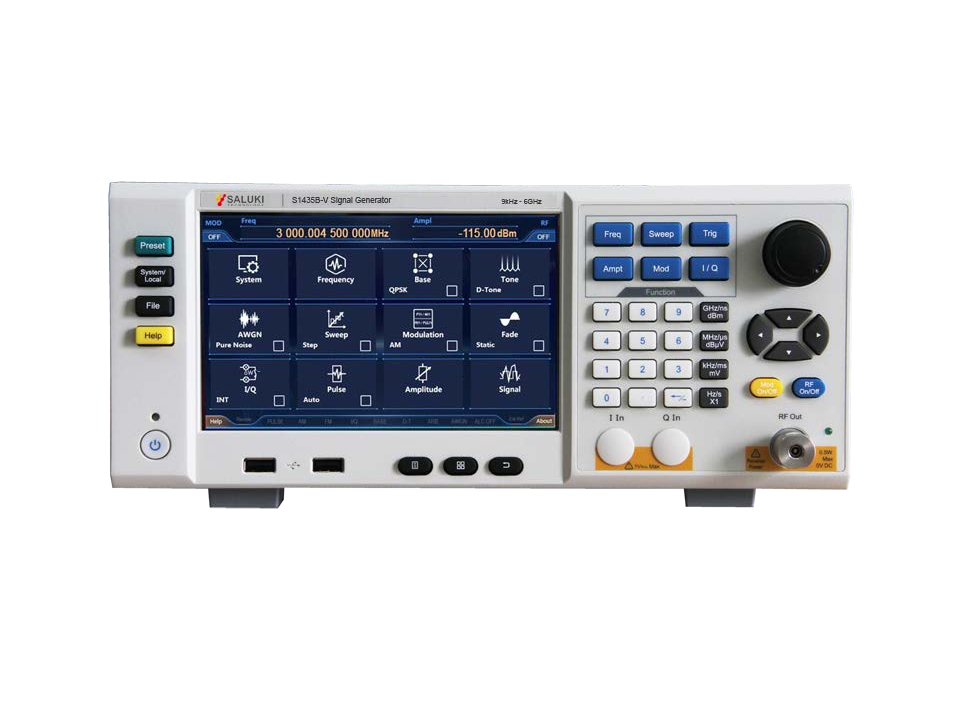

S1435-V
- Loại thiết bị: bộ tạo tín hiệu vector
- Dải tần số:
+ 9kHz ~ 6 GHz
+ 9kHz ~ 6 GHz - EVM < 1.4% (4 Msps)
- Nhiễu pha (điển hình): <-136 dBc/Hz @10kHz offset (sóng mang 1 GHz)
- Băng thông nội 200 MHz, băng thông bên ngoài 200 MHz
- Nhiều định dạng điều chế kỹ thuật số (ASK/PSK/FSK/QAM), điều chế tương tự AM/FM/ФM/xung

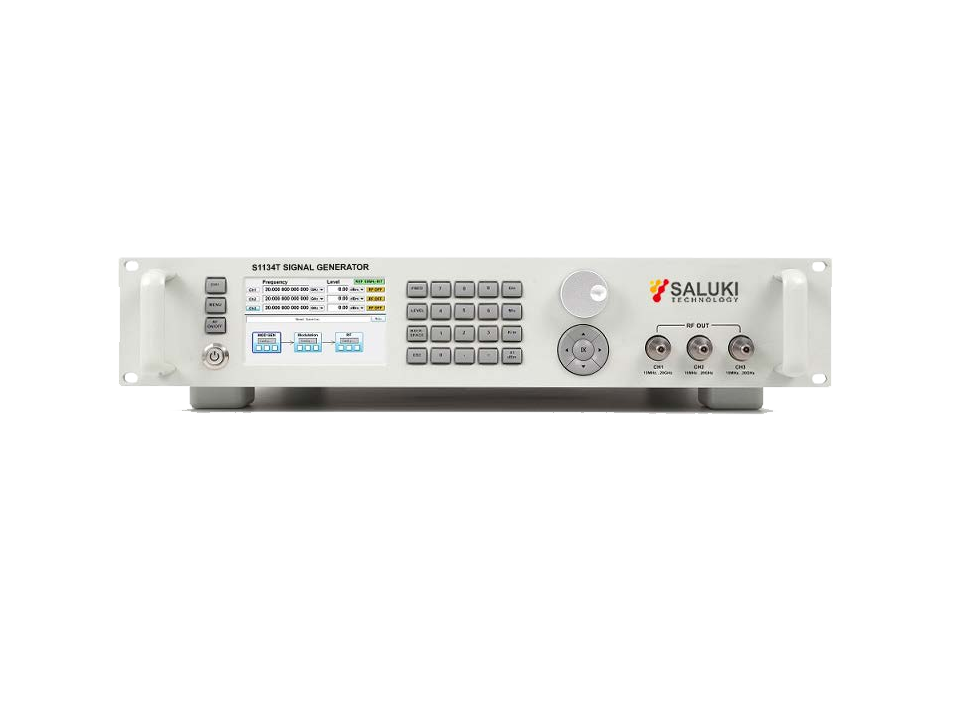

S1134
- Loại thiết bị: bộ tạo tín hiệu đa kênh
- Số kênh: 2-8 kênh
- Công suất ngõ ra tối đa: +15 dBm @10MHz-20GHz, +13 dBm @20GHz-40GHz
- Nhiễu pha (điển hình): <-116 dBc/Hz @10kHz offset (sóng mang 10 GHz)
- Thời gian chuyển đổi tần số: <10us
- Điều chế xung hẹp, độ rộng xung tối thiểu 50ns

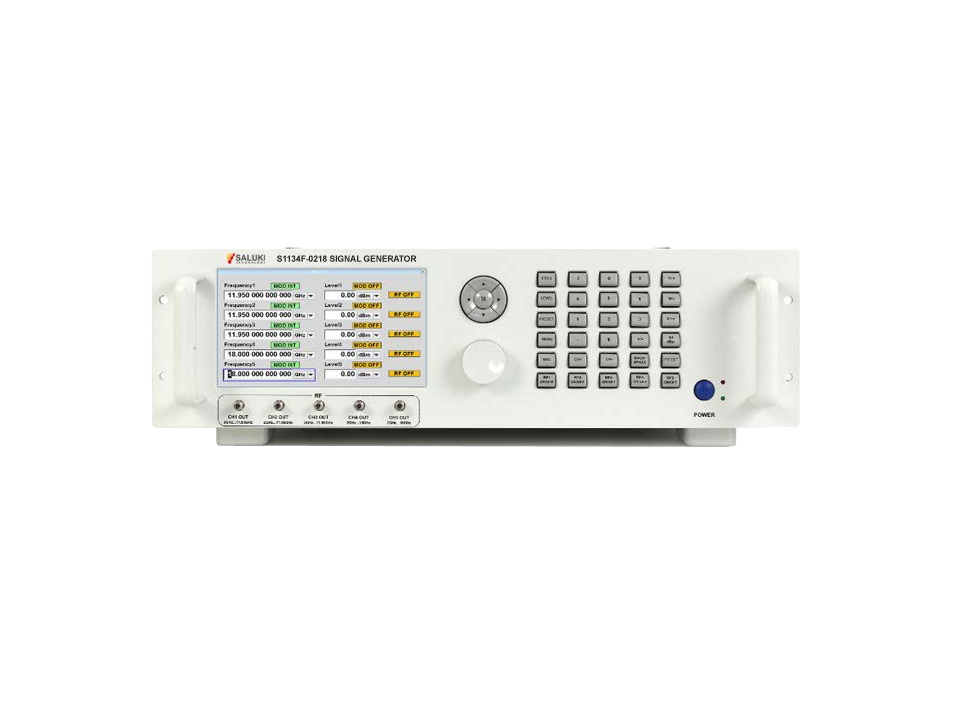

S1134F-0218
- Loại thiết bị: Bộ tạo tín hiệu đa kênh
- Dải tần số: 2 GHz ~ 18 GHz
- Số kênh ngõ ra: 5 kênh
- Công suất ngõ ra: -20 dBm ~ +22 dBm
- Nhiễu pha (điển hình): <-113 dBc/Hz @10kHz offset (sóng mang 10 GHz)
- Đặc biệt là cho điện toán lượng tử. Mỗi kênh có thể được điều chỉnh hoàn toàn độc lập

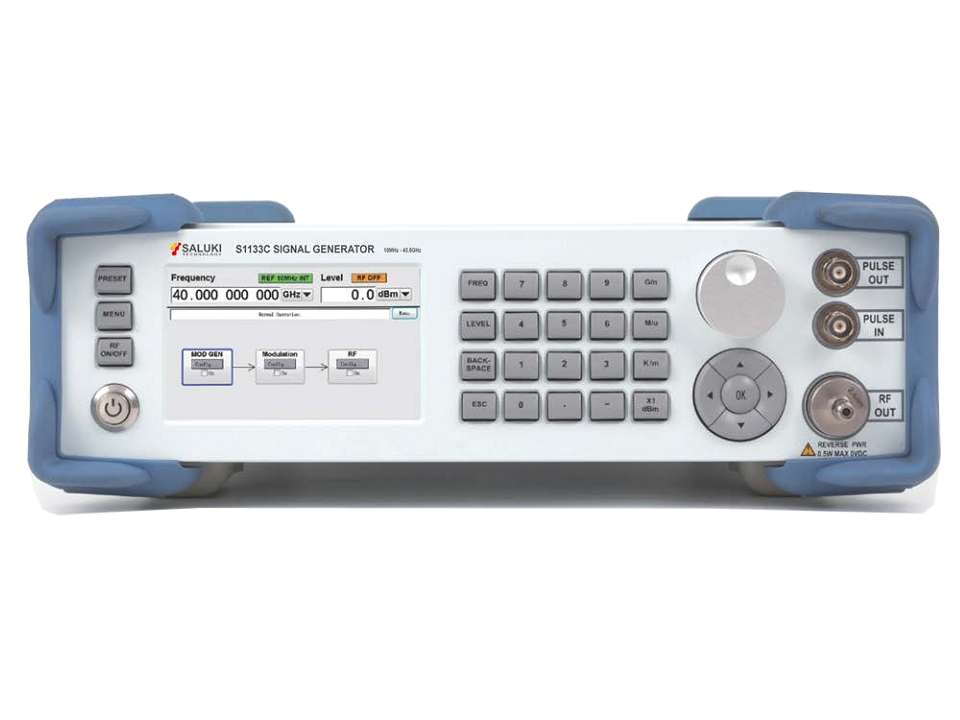

S1133
- Loại thiết bị: bộ tạo tín hiệu
- Dải tần số: + 10MHz ~ 12GHz
+ 10MHz ~ 24GHz
+ 10MHz ~ 43.5GHz
+ 10MHz ~ 67GHz - Công suất ngõ ra: -110 dBm ~ +15 dBm (điển hình)
- Nhiễu pha (điển hình):<-116 dBc/Hz @10kHz offset (sóng mang 10 GHz)
- Thời gian chuyển đổi tần số: <10us
- Điều chế xung hẹp, độ rộng xung tối thiểu 50ns

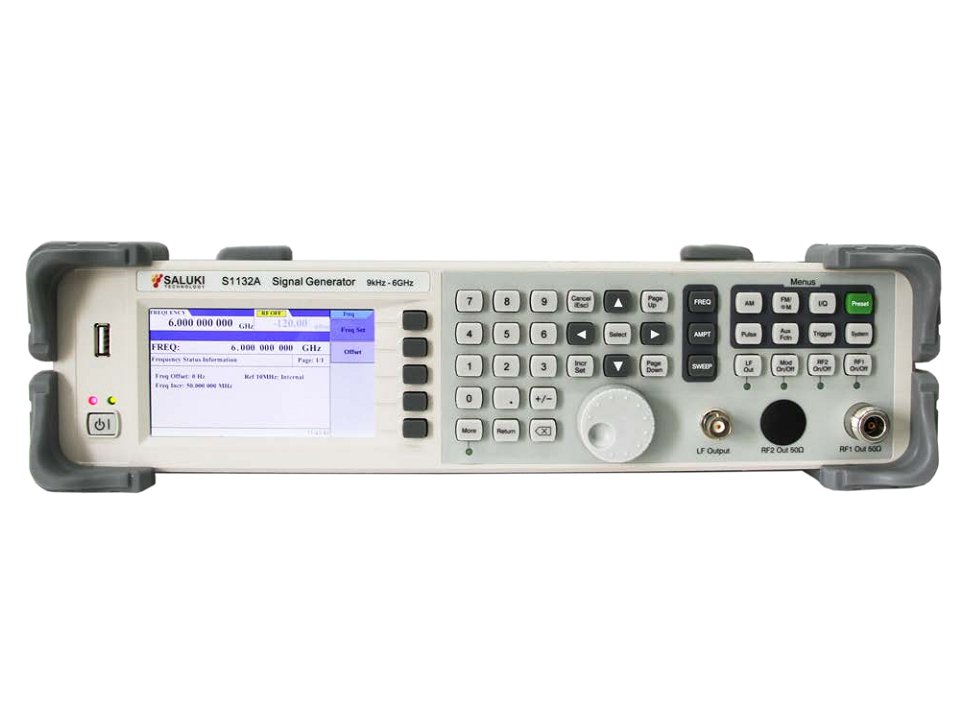

S1132
- Loại thiết bị: Bộ tạo tín hiệu theo nhiều chuẩn
- Dải tần số: 9 kHz ~ 6 GHz
- Công suất ngõ ra: -120 dBm ~ +10 dBm
- Nhiễu pha SSB: -100 dBc/Hz @10 kHz offset (typ., 1 GHz carrier)
- Nhiều định dạng điều chế kỹ thuật số (ASK/PSK/FSK), bộ điều chế IQ tích hợp (loại B), điều chế tương tự AM/FM/ФM/xung tiêu chuẩn
- Hỗ trợ điều chế tần số tuyến tính có thể mô phỏng tín hiệu radar
S1131
- Loại thiết bị: Máy phát tín hiệu RF
- Dải tần số: 9 kHz ~ 3 GHz
- Công suất ngõ ra: -120 dBm ~ +10 dBm
- Nhiễu pha SSB: Độ lệch <-93 dBc/Hz @10 kHz (điển hình, sóng mang 1 GHz)
- Điều chế tương tự tiêu chuẩn: AM/FM/ФM/xung
- Điều chế số chuẩn: ASK, 2/4/8FSK, 2/4/8PSK
- Hỗ trợ dạng sóng tín hiệu điều chế trong: sine, vuông, tam giác, răng cưa
LGS022
- Loại thiết bị: Bộ tạo tín hiệu tương tự
- Dải tần số: 100 kHz ~ 22 GHz
- Công suất ngõ ra: -65 dBm ~ +15 dBm
- Nhiễu pha: -105 dBc/Hz @10 kHz offset (điển hình, sóng mang 10 GHz)
- Khử sóng hài (lộn xộn): tốt hơn 45 dBc (65 dBc)
- Phương pháp điều chế xung và FM
- Điều khiển USB, kích thước nhỏ 175×150×21 mm, có thể sử dụng độc lập hoặc kết hợp với khung để tạo thành một hệ thống kiểm tra
LSG006
- Loại thiết bị: Nguồn tín hiệu dạng USB
- Dải tần số: 100 kHz ~ 6 GHz
- Công suất ngõ ra: -50 dBm ~ +10 dBm
- Nhiễu pha: -115 dBc/Hz @10 kHz offset (điển hình, sóng mang 1 GHz)
- Khử sóng hài (clutter): tốt hơn 30dBc (60dBc)
- Phương pháp điều chế xung và FM
- Điều khiển USB, kích thước nhỏ 135.5× 43×16 mm, có thể sử dụng độc lập hoặc kết hợp với khung máy để tạo thành hệ thống kiểm tra
SGM131
- Loại thiết bị: Mô-đun tạo tín hiệu
- Dải tần số: 9 kHz ~ 3 GHz
- Công suất ngõ ra: -120 dBm ~ +10 dBm
- Nhiễu pha SSB: Độ lệch <-93 dBc/Hz @10 kHz (điển hình, sóng mang 1 GHz)
- Nhiều chế độ: tín hiệu CW, điều chế tương tự, điều chế xung, điều chế kỹ thuật số, quét biên độ/tần số, điều chế tần số tuyến tính và chuyển đổi lên
- Giao tiếp điều khiển từ xa USB/LAN, hỗ trợ SCPI
- Trọng lượng nhẹ và kích thước nhỏ gọn, thích hợp cho việc tích hợp và lắp đặt hệ thống
SGM132
- Loại thiết bị: Mô-đun tạo tín hiệu
- Dải tần số: 9 kHz ~ 6 GHz
- Công suất ngõ ra: -120 dBm ~ +10 dBm
- Nhiễu pha SSB: <-98 dBc/Hz @10 kHz offset (sóng mang 1GHz)
- Nhiều chế độ: tín hiệu CW, điều chế tương tự, điều chế xung, điều chế kỹ thuật số, quét biên độ/tần số, điều chế tần số tuyến tính và chuyển đổi lên
- Giao tiếp điều khiển từ xa USB/LAN, hỗ trợ SCPI
- Trọng lượng nhẹ và kích thước nhỏ gọn, thích hợp cho việc tích hợp và lắp đặt hệ thống
Series S1433
- Loại thiết bị: Máy phát tín hiệu cầm tay
- Dải tần số:
+ 1 MHz ~ 20 GHz
+ 1 MHz ~ 26.5 GHz
+ 1 MHz ~ 40 GHz
+ 1 MHz ~ 50 GHz - Công suất ngõ ra: -120 dBm ~ +10 dBm
- Nhiễu pha: -110 dBc/Hz @10 kHz offset (sóng mang 1GHz điển hình)
- Các giao tiếp kiểm tra phụ trợ khác nhau: đầu vào/đầu ra tham chiếu, đầu vào xung, đầu ra giám sát, đầu ra đồng bộ hóa, v.v.
- Màn hình lớn 8,4 inch với LCD sáng, thao tác trên màn hình cảm ứng điện dung thuận tiện, hiển thị nhiều cửa sổ
- Chế độ cấp nguồn linh hoạt: có thể cấp nguồn bằng pin hoặc bộ chuyển đổi nguồn
Series S82401/406
- Loại thiết bị: Mô-đun nguồn sóng mmWave
- Dải tần số: 50 GHz ~ 500 GHz
- Công suất ngõ ra: ≥-18 dBm
- Nhỏ gọn và di động, mức tiêu thụ thấp, lượng nhiệt thấp, đầu ra ống dẫn sóng tiêu chuẩn
- Bộ khuếch đại vi sóng có độ khuếch đại cao tích hợp giúp giảm yêu cầu đối với SG
- Có thể đáp ứng các yêu cầu đo tín hiệu tần số cao trong các lĩnh vực radar mmWave, thông tin liên lạc và RCS (Radar Cross-Section)
