Các giải pháp ghi dữ liệu Ixxat

Các giải pháp ghi dữ liệu

Các giải pháp dễ dàng cấu hình và ghi dữ liệu mạnh mẽ cho tất cả các hệ thống xe buýt ô tô.
Dựa trên Ixxat CANnector và FRC-Series cung cấp các giải pháp ghi dữ liệu mạnh mẽ để ghi đồng thời dữ liệu CAN, CAN FD, LIN và FlexRay – cả dữ liệu thô và dữ liệu dựa trên tín hiệu (DBC, Fibex, ARXML, LDF, …). Để cấu hình dễ dàng và trực quan bằng cách kéo và thả, Công cụ cấu hình nâng cao (ACT) được đưa vào dưới dạng phiên bản phần mềm miễn phí.
Có thể hiển thị và kiểm soát dữ liệu trực tuyến mà không cần phần mềm đặc biệt – chỉ cần kết nối điện thoại thông minh, máy tính bảng hoặc PC của bạn thông qua trình duyệt internet thông thường. Nếu cần, giải pháp có thể được mở rộng bằng mã C của riêng bạn hoặc được kết nối với Cloud để quản lý từ xa và lưu trữ dữ liệu tự động.

Các ví dụ về ứng dụng
So sánh phần cứng
Lựa chọn sản phẩm cho các ứng dụng ghi dữ liệu

Các ví dụ về ứng dụng

Sử dụng FRC-EP / CANnector và HMS Ewon Cozy / Flexy với 4G để truy cập, quản lý và lưu trữ dữ liệu từ xa trên Cloud

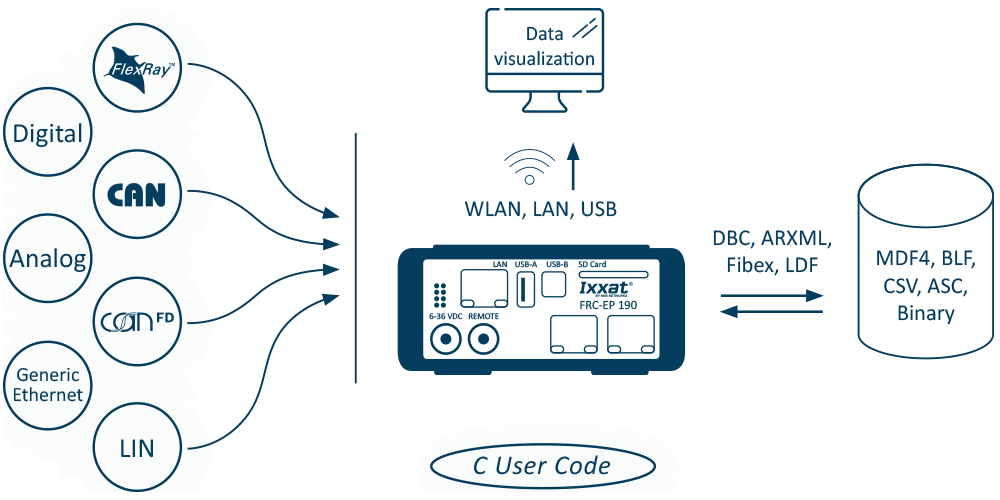

Ghi dữ liệu cùng lúc của các hệ thống bus khác nhau bao gồm giải thích tín hiệu và trực quan hóa dữ liệu trong trình duyệt

Chế độ xem tín hiệu và ghi dữ liệu dựa trên trình duyệt

Các điểm nổi bật

Ghi dữ liệu

Ghi nhật ký song song CAN, CAN FD, FlexRay, LIN, CAN ảo (FD) trên Ethernet, Ngõ vào tương tự, I / O kỹ thuật số, …

Cấu hình dễ dàng

Kích hoạt, bộ lọc và giải thích tín hiệu – dễ dàng cấu hình bằng cách kéo và thả

Lưu trữ dữ liệu

Lưu trữ dữ liệu trên thẻ SD, thẻ nhớ USB, thiết bị lưu trữ thứ cấp USB hoặc trên Cloud

Định dạng dữ liệu

Hỗ trợ DBC, LDF, ARXML, Fibex, ESI, MDF, BLF, ASC, CSV

Lập trình

Mã người dùng C với môi trường phát triển dựa trên Eclipse và / hoặc các mô hình Matlab / Simulink để điều chỉnh giải pháp cho các yêu cầu cụ thể của bạn

Websocket

Trực quan hóa dựa trên trình duyệt của dữ liệu trực tuyến và được ghi lại trên máy tính để bàn và thiết bị di động

Ba nền tảng phần cứng khác nhau để ghi dữ liệu

CANnector, FRC-EP170, FRC-EP190 – so sánh chức năng


Thông tin phần cứng	CANnector	FRC-EP190	FRC-EP170
Số lượng CAN / CAN FD (tối đa)	8	8	6
FlexRay	–	1	1
Hỗ trợ Ethernet công nghiệp	EtherCAT (Slave)	EtherCAT (Slave)	–
IO kỹ thuật số / IN tương tự	2/-	4/2	4/-
Hỗ trợ file mô tả	DBC, LDF, Fibex, ARXML, ESI	DBC, LDF, Fibex, ARXML, ESI	DBC, LDF, Fibex, ARXML
Cấu hình dựa trên khung / tín hiệu	✔ / ✔	✔ / ✔	✔ / ✔
Hình ảnh hóa tín hiệu	Webbrowser / OPC UA / APP	Webbrowser / OPC UA / APP	Webbrowser / OPC UA / APP
Filter / Pass	✔	✔	✔
Trình ghi dữ liệu	✔ (USB, PC, Cloud)	✔ (SD-card, USB, PC, Cloud)	✔ (SD-card, USB, PC, Cloud)
Định dạng file ghi	MDF, BLF, ASC, CSV	MDF, BLF, ASC, CSV	MDF, BLF, ASC, CSV
Lập trình (C-User-Code)	✔ IDE Eclipse với Trình gỡ lỗi	✔ IDE Eclipse với Trình gỡ lỗi	✔ IDE Eclipse với Trình gỡ lỗi
Matlab/Simulink/RBS	✔	✔	✔
Giao tiếp / Giao thức khác	USB, ETH, WLAN, LIN, Bluetooth, OPC UA, FDX, XCP	USB, ETH, WLAN, LIN, K-Line, Bluetooth, FDX, XCP	USB, ETH, WLAN, LIN, K-Line, Bluetooth, FDX, XCP
Công cụ bao gồm	ACT – Công cụ cấu hình nâng cao (cấu hình dễ dàng thông qua kéo và thả)	ACT – Công cụ cấu hình nâng cao (cấu hình dễ dàng thông qua kéo và thả)	ACT – Công cụ cấu hình nâng cao (cấu hình dễ dàng thông qua kéo và thả)
