Dòng Tahoe
Tahoe - Nguồn điện AC và DC có thể lập trình chính xác
Thông số cơ bản
Điện áp: 0V - 333VAC
Dòng điện: 0A - 3000A / pha
Công suất: 15kVA - 1.08MVA
Tổng quan
Giới thiệu
Dòng Tahoe của California Instruments kết hợp trí thông minh và tính linh hoạt với công suất cao để tạo ra một nền tảng giải pháp AC tiên tiến. Sử dụng kiến trúc chuyển mạch nguồn SiC tiên tiến nhất, và bộ xử lý tín hiệu số, Tahoe này kết hợp nguồn AC/DC mạnh mẽ, công suất cao với bộ phân tích nguồn tiên tiến chỉ bên trong một khung máy đặt trên sàn.
Thiết bị nguồn dễ cấu hình này bao gồm nhiều ứng dụng nguồn AC một pha và nhiều pha hoặc một kênh và đa kênh với chi phí phải chăng. Với các tiện tích ứng dụng kiểm tra bổ sung để kiểm tra hệ thống điện tử hàng không quân sự và thương mại, Tahoe có thể đáp ứng yêu cầu thử nghiệm` nguồn điện của bạn.
Các tính năng và khả năng của thiết bị
- Dải điện áp kép hỗ trợ kiểm tra quá điện áp trên các hệ thống trên cơ sở 480V
- Các terminal block cho ngõ ra 1 pha và 3 pha
- Nguồn điện AC và DC công suất cao
- Tự động song song để mở rộng hệ thống điện mức cao hơn
- Chế độ một pha và ba pha
- Tạo dạng sóng tùy ý và theo hài
- Giao tiếp LXI LAN, USB và RS-232 đi kèm, giao tiếp GPIB tùy chọn
- Độ phân giải thời gian 500uS cho Transients (quá độ)
- Hoàn thiện bộ kiểm tra hệ thống điện tử hàng không
- Mức công suất 15kVA đến 1MVA
- Màn hình màu 5” trực quan để dễ điều hướng
- Quy trình kiểm tra được chấp nhận quốc tế với EMI/EMC, An toàn
Vận hành đơn giản
Dòng Tahoe có thể được vận hành hoàn toàn từ bộ điều khiển ở bảng mặt trước điều khiển bằng menu. Màn hình cảm ứng màu đầy đủ hiển thị các menu, dữ liệu thiết lập và các phép đọc lại. Giao tiếp điều khiển từ xa USB và LAN và driver công cụ cho các môi trường lập trình ATE phổ biến đều có sẵn. Điều này cho phép Tahoe dễ dàng tích hợp vào hệ thống kiểm tra tự động. Với bộ tạo dạng sóng tùy ý có thể lập trình, người dùng có thể tạo các dạng sóng cụ thể cho ứng dụng, thu được các phép đo trên miền thời gian và tần số, đồng thời ghi lại các dạng sóng điện áp và dòng điện thực tế.
Các cấu hình
Tahoe cung cấp năm cấu hình khung máy đơn: 15kVA, 22,5kVA, 30kVA, 45kVA và 90kVA. Đối với các yêu cầu năng lượng cao hơn, AMETEK cũng có sẵn các model phiên bản nhiều khung máy. Các hệ thống này cung cấp khả năng Reflex, cho phép người dùng cấu hình lại linh hoạt khi cần. Khả năng cấu hình lại hệ thống này giúp mở rộng đáng kể phạm vi kiểm tra/thử nghiệm của bạn và thường không được tìm thấy trong các hệ thống điện khác.
Lựa chọn các phạm vi điện áp
Tahoe cung cấp dải kép 0 - 166V & 0 - 333V cho ngõ ra ghép nối trực tiếp trung tính. Các mô hình này cung cấp khả năng cấu hình có ngõ ra 3 pha tối đa lần lượt là 287 VAC & 576 VAC. Đối với các ứng dụng yêu cầu nhiều hơn 333 V L-N (hoặc 576 V L-L), tùy chọn biến áp ngõ ra -XVC440 cung cấp thêm dải ngõ ra 0-442 V L-N và 0-766 V L-L để sử dụng ở chế độ AC. Đối với các ứng dụng tùy chỉnh, tùy chọn XVC do người dùng định nghĩa cũng có sẵn.
Hệ số Crest cao
Với sự hỗ trợ cho các tải có hệ số Crest cao, Tahoe có thể điều khiển các tải phi tuyến khó một cách dễ dàng. Vì nhiều sản phẩm hiện đại sử dụng nguồn điện chuyển mạch nên chúng có xu hướng kéo theo dòng điện cực đại lặp đi lặp lại cao. Ví dụ, SQ30 với mức hệ số đỉnh là 4,5, có thể cung cấp dòng điện cực đại lặp đi lặp lại lên tới 300 Amps (phạm vi 166 V AC) mỗi pha để xử lý tải ba pha. Tham khảo thông số kỹ thuật cho dòng điện lặp lại cao nhất cho từng kiểu máy.
Điều khiển từ xa
RS232C, USB và LAN tiêu chuẩn, cùng với các giao tiếp điều khiển từ xa IEEE-488 tùy chọn cho phép lập trình tất cả các chức năng của thiết bị từ một máy tính bên ngoài. Giao thức lệnh SCPI phổ biến được sử dụng để lập trình.
Hardware-In-the-Loop
Tính năng External Drive (-EXTD) cho phép điều khiển tín hiệu tương tự bên ngoài của nguồn khi ở chế độ AC, biến nguồn thành bộ khuếch đại băng thông cao. Hầu hết các ứng dụng phổ biến bao gồm mô phỏng Hardware-In-the-Loop (HIL) của các nhà máy điện, xe điện hybrid, sản xuất năng lượng tái tạo và ảnh hưởng của chúng đối với lưới điện tiện ích. Việc kết hợp trình giả lập HIL với bộ giả lập điện lưới Sequoia có độ trễ chỉ 100uS, nghĩa là giải pháp tổng thể là thời gian thực.
Các ứng dụng kiểm tra
- Kiểm tra thiết bị điều hòa điện
- Kiểm tra hệ thống điện tử hàng không & ệ thống điện tử trên tàu
- Kiểm tra tính tuân thủ các quy định
- Các bộ kiểm tra dây chuyền sản xuất

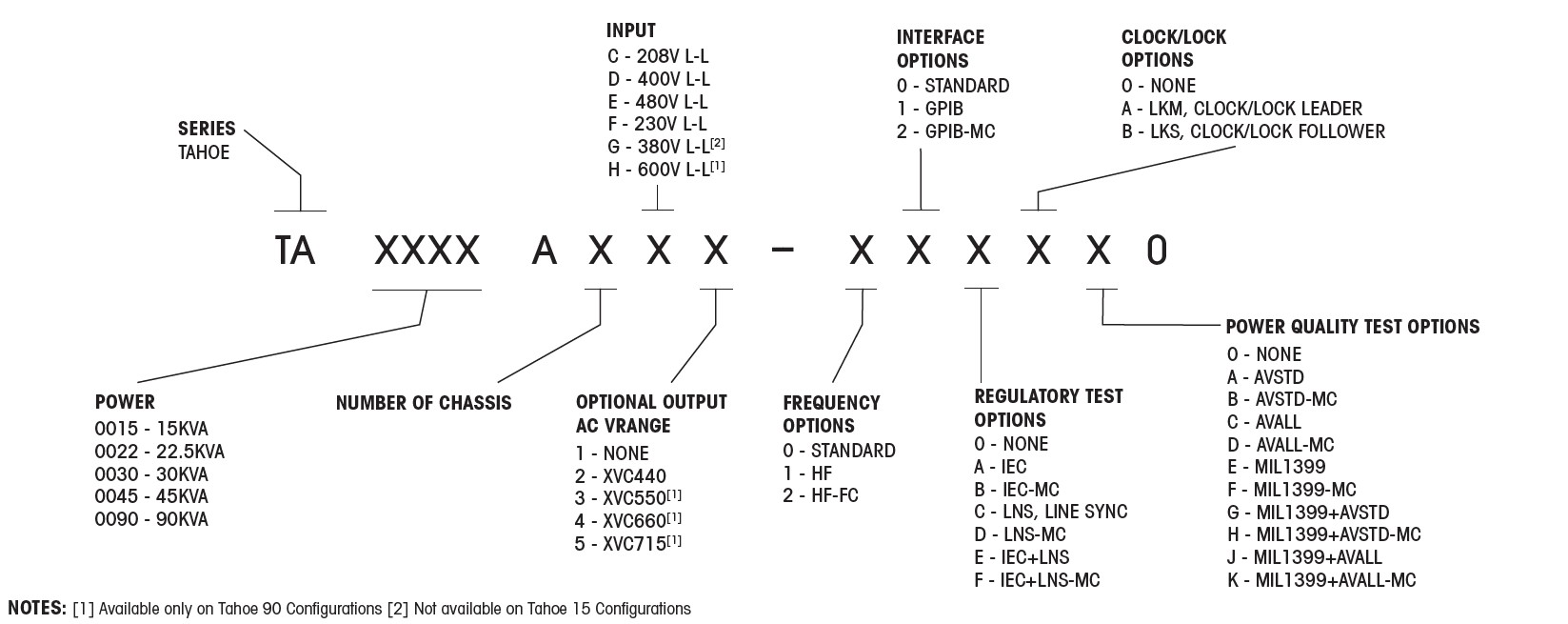

Part No.
