Bộ mô phỏng dao động điện áp nguồn điện Series SG-7040A

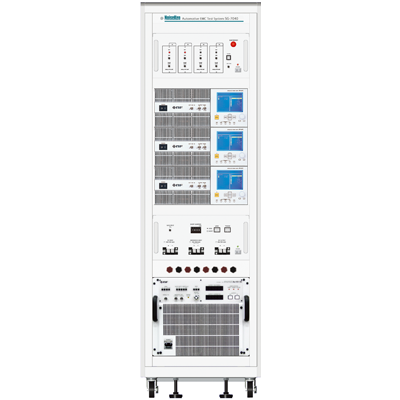

Series SG-7040A - Bộ mô phỏng dao động điện áp nguồn điện
Tổng quan
Series SG-7040A mô phỏng dao động điện áp nguồn điện để kiểm tra thiết bị điện tử ô tô. Các kết nối của thiết bị điện tử ô tô không giới hạn ở +B, nhưng các kết nối cũng được thực hiện với ACC và IG.
Để đáp ứng nhu cầu thử nghiệm cho các mô phỏng dao động đa kênh, được đồng bộ hóa, Series SG-7040A có thể được cấu hình với một đến bốn bộ tạo dao động tuần tự và với số lượng bộ khuếch đại công suất lưỡng cực tốc độ cao phù hợp để thực hiện các thử nghiệm phản hồi nhanh và chính xác cao trên cơ sở đa kênh.
Tính năng
Một mạch vận hành dạng sóng được bao gồm cho mỗi kênh dao động giúp đầu ra dạng sóng có độ phân giải cao, độ chính xác cao.
Điều khiển phần mềm (USB) cho phép tái tạo đơn giản và trung thực các sự kiện khác nhau (phức tạp, thời lượng kéo dài) của dạng sóng đầu ra dao động DC.
Thực hiện mô phỏng dao động điện áp trên tối đa bốn kênh (các biến thể trong đồng bộ hóa được đảm bảo ở mức hoặc nhỏ hơn 1μs).
Tái tạo chính xác dạng sóng thu được bằng máy hiện sóng (CSV),
Thử nghiệm hoàn toàn tự động với mục tiêu giảm số giờ thử nghiệm.
Cấu hình hệ thống

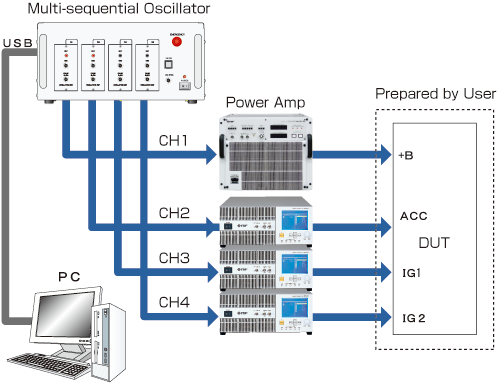

Hệ thống SG-7040A chủ yếu bao gồm ba thành phần sau: bộ tạo dao động đa tuần tự, bộ khuếch đại công suất lưỡng cực và phần mềm tạo dạng sóng tùy ý. Số lượng kênh yêu cầu của bộ tạo dao động đa tuần tự phải được cấu hình theo yêu cầu thử nghiệm và bộ khuếch đại công suất lưỡng cực thích hợp phải được chọn theo yêu cầu hiện tại đối với từng dòng của thiết bị được thử nghiệm.
Bộ tạo dao động đa tuần tự SG-7040A
Xây dựng mô-đun cho tối đa bốn kênh
Tạo dạng sóng tùy ý (DC, sóng dốc, sóng hình sin, sóng hàm mũ, điều chế tần số, điều chế biên độ)
Tạo chuỗi dạng sóng
2. Phần mềm tạo dạng sóng tùy ý
Phần mềm tạo dạng sóng tùy ý dễ dàng tạo ra các dạng sóng phức tạp với điện áp lặp lại và thời gian tăng dần với GUI.
3. Nguồn điện lưỡng cực
Nguồn điện lưỡng cực tốc độ cao được chọn theo định mức công suất DUT.
Thông số kỹ thuật

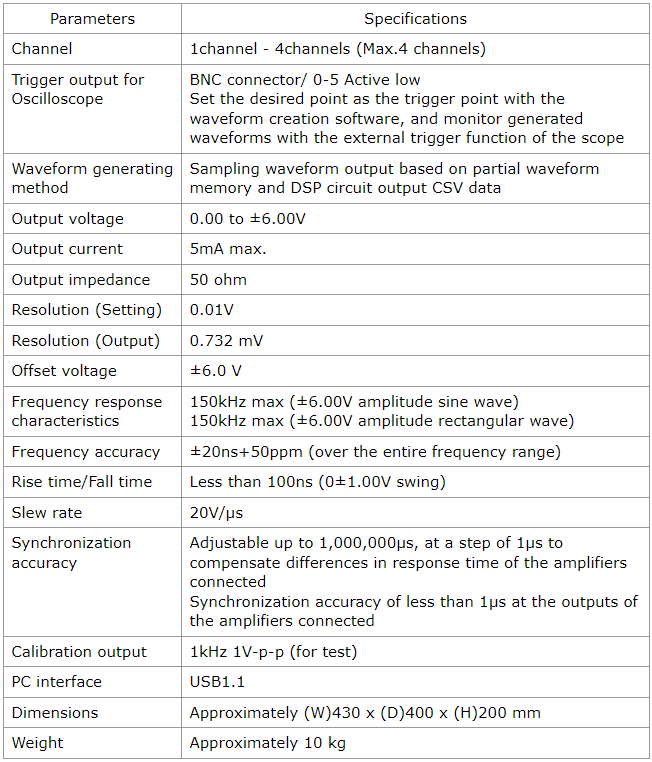

Bộ tạo dao động đa tuần tự SG-7040A
Xem thông tin dòng sản phẩm kiểm tra SG tại đây.
