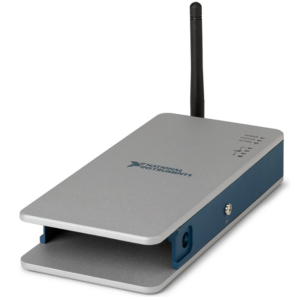

NI cDAQ-9191

NI cDAQ-9191 là thiết bị giao tiếp CompactDAQ có hỗ trợ kết nối Wi-Fi, được thiết kế dành cho các hệ thống đo cảm biến nhỏ, từ xa hoặc phân tán. Thiết bị kiểm soát thời gian, đồng bộ hóa và truyền dữ liệu giữa các mô-đun I/O dòng C và máy chủ bên ngoài. Người dùng có thể sử dụng thiết bị với sự kết hợp của các mô-đun I/O dòng C để thực hiện các phép đo I/O tương tự, I/O kỹ thuật số và bộ đếm/bộ đếm thời gian.

Dữ liệu có thể được từ NI cDAQ-9191 tới máy tính chủ thông qua Ethernet hoặc IEEE 802.11 Wi ‑ Fi. Thiết bị cũng có 4 bộ đếm/bộ đếm thời gian đa năng 32 bit. Người dùng có thể truy cập các bộ đếm này thông qua mô-đun kỹ thuật số dòng C được cài đặt sẵn cho các ứng dụng liên quan đến bộ mã hóa cầu phương, PWM, đếm sự kiện, tạo mạch xung và đo tần số hoặc tần số.

Đặc điểm NI cDAQ-9191

Kiểu kết nối:

Giắc cắm trên khóa cáp USB
Kiểu mô-men xoắn cho trục vít

Ngõ vào tương tự

Tốc độ lấy mẫu tối đa:	Phụ thuộc vào mô-đun dòng C kết nối
Số kênh hỗ trợ:	Phụ thuộc vào mô-đun dòng C kết nối

Bộ đếm/bộ đếm thời gian

Số lượng:	4
Độ phân giải:	32 bit
Xung Clock cơ sở nội:	80 MHz, 20 MHz, 100 kHz
Tần số tín hiệu xuất ra	0 đến 20 MHz

Giao tiếp

Chuẩn giao tiếp:	USB
Đặc điểm:	USB 2.0, High-Speed
Năng lượng tiêu thụ từ USB:	5V, tối đa 500 mA.

Yêu cầu về nguồn điện NI cDAQ-9191

Phạm vi điện áp vào:	9 đến 30 V (đo ở đầu nối nguồn NI cDAQ-9132)
Điện năng tiêu thụ tối đa:	6 W

Kích thước NI cDAQ-9191

Kích thước không anten: 202.7 mm × 88.7 mm × 33.6 mm (7.98 in. × 3.49 in. × 1.32 in.)
Kích thước gồm anten: 109.9 mm (4.33 in.)
