netCIRCUITlabs - Phòng thí nghiệm điện tử từ xa

DOWNLOAD ĐỀ XUẤT CHI TIẾT

netCIRCUITlabs là hệ thống phòng thí nghiệm từ xa cho phép điều khiển và đo lường thời gian thực các mạch điện tử thực trực tuyến cho nhiều sinh viên đồng thời, thông qua mạng LAN và Internet, 24/7.

  • 30 sinh viên trở lên đồng thời trên mỗi máy chủ, với mỗi sinh viên truy cập vào bất kỳ thí nghiệm nào trên bo ứng dụng.
  • Có thể truy cập ngay lập tức thông qua PC, máy tính xách tay hoặc máy tính bảng của mỗi học sinh thông qua trình duyệt web.
  • Tất cả các kết nối giữa các thành phần thực được thực hiện ngay lập tức bằng các bộ chuyển mạch tính hiệu tương tự lớn, được thiết kế tùy chỉnh, trở kháng thấp tích hợp sẵn trong hệ thống.
  • Hoàn toàn khép kín, với các thiết bị đo tích hợp sẵn bao gồm máy hiện sóng, máy phân tích phổ, đo lường con trỏ và bộ tạo tín hiệu chức năng đầy đủ.
  • Người dùng toàn quyền điều khiển tất cả các công tắc mạch và chiết áp.
  • Có thể xem các dạng sóng & phổ tức thời tại nhiều điểm kiểm tra.
  • Mỗi bo ứng dụng thông thường có 5 đến 15 thí nghiệm. Mỗi sinh viên có thể chọn bất kỳ thí nghiệm nào trên bo ứng dụng.
  • Các thí nghiệm bao gồm: Khuếch đại AC, Mạch phản hồi, Khuếch đại vi sai, Mạch SCR, Công suất OTL, Khuếch đại, Mạch khuếch đại thuật toán, Máy tạo sóng, Mạch & Bộ lọc cộng hưởng, Cổng logic kỹ thuật số, Logic kết hợp và nhiều hơn nữa.

Phương pháp tiếp cận thực hành của phòng thí nghiệm ảo này giúp sinh viên tự tin và làm cho các bài thí nghiệm rất vừa ý vì sinh viên tự do khám phá và học hỏi. Khám phá càng nhiều, sinh viên học càng nhiều.

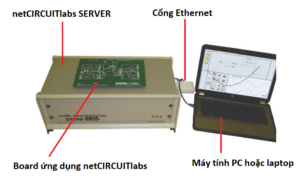

Hai thành phần chính của bộ thí nghiệm netCIRCUITlabs:

  • Bộ điều khiển netCIRCUITlabs (SERVER)
  • Board ứng dụng netCIRCUITlabs

Bộ điều khiển netCIRCUITlabs (SERVER)

  • Bộ điều khiển hoàn chỉnh, chạy độc lập, điều khiển qua web, tích hợp sẵn webcam
  • Chấp nhận một bảng mạch thí nghiệm ứng dụng tại một thời điểm (chọn bên dưới)
  • Nhiều bộ điều khiển netCIRCUITlabs có thể được gắn vào một địa chỉ IP, với các PORT khác nhau cho mỗi bộ điều khiển.
  • Các thiết bị thí nghiệm được tích hợp sẵn:
     HIỂN THỊ: dao động ký, hiển thị phổ, hiển thị XY, làm mới hiển thị và đo con trỏ.
     NGUỒN TÍN HIỆU: Bộ tạo hàm với tần số và biên độ thay đổi, nguồn áp DC biến đổi và lựa chọn dạng sóng.
  • Camera mạng có cổng và cáp Ethernet, model D-Link DCS-930L hoặc tương đương.
  • Có thể sử dụng ngay. Không cần cài đặt phần mềm để vận hành thí nghiệm điện tử.
  • Ít nhất 30 người dùng có thể đồng thời truy cập bộ điều khiển netCIRCUITlabs và mỗi người dùng có thể truy cập bất kỳ thí nghiệm có sẵn nào.
  • Trang Quản trị dành cho các giáo sư, kiểm soát quyền truy cập của sinh viên và theo dõi hoạt động của sinh viên.
  • Nâng cấp phần mềm bộ điều khiển thông qua cổng Ethernet. Sử dụng đĩa cứng dạng SSD.
  • KHÔNG ĐI KÈM VỚI BOARD MẠCH ỨNG DỤNG. CHỌN MỘT HOẶC NHIỀU BOARD MẠCH ỨNG DỤNG BÊN DƯỚI.

Board mạch ứng dụng

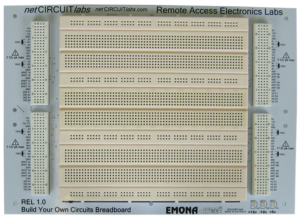

REL 1.0 Build Your Own Circuits Breadboard (Board chứa bảng mạch trắng để tự xây dựng mạch điện)

- Bảng mạch trắng lớn với hơn 2,500 điểm chưa hàn với các dải phân phối và khu vực cắm linh kiện.
- Các chiếc áp mà người dùng điều khiển từ xa được: 7 x 10kR tuyến tính ; 1 x 100kR tuyến tính
- 4 bộ chuyển mạch SPST người dùng điều khiển từ xa được
- 4 bộ chuyển mạch SPDT người dùng điều khiển từ xa được
- Đầu vào hiển thị sóng chuyển mạch người dùng điều khiển từ xa được: 4 x 4 kênh
- Đầu ra số người dùng điều khiển từ xa được (tín hiệu HI/LO): 16 đầu ra
- Nguồn điện áp DC có bảo vệ: +5V, +12V, -12V

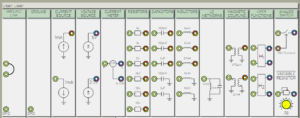

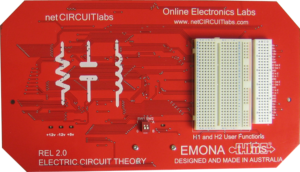

REL 2.0 Electric Circuit Theory (Lý thuyết mạch điện)

Các bài thí nghiệm đã được nối dây sẵn

Lab 1: Đo lường điện trở kết nối sử dụng định luật Ohm
Lab 2: Chia điện áp với điện trở nối tiếp
Lab 3: Chia dòng điện với điện trở nối song song
Lab 4: Chia điện áp và dòng điện với điện trở nối tiếp và song song
Lab 5: Định luật Thevenin
Lab 6: Định luật Thevenin và công suất truyền tối đa
Lab 7: Định luật Kirchhoff
Lab 8: Phương pháp phân tích mạng điện
Lab 9: Phân tích điện áp nút
Lab 10: Mạch RC bậc 1
Lab 11: Mạch nối tiếp RLC bậc 2
Lab 12: Sóng sine và pha
Lab 13: Nguyên lý chồng
Lab 14: Tổng trở phức
Lab 15: Mạch điện ghép từ tính
Lab 16: Mạch điện 2 cổng

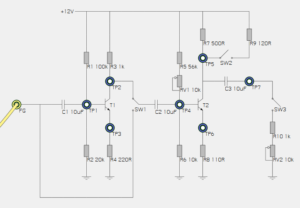

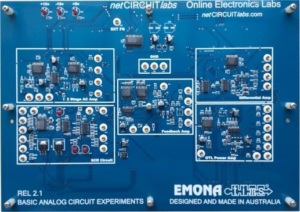

REL 2.1 Basic Analog Circuits Experiments (Các thí nghiệm điện tử tương tự cơ bản)

1 – Chia áp (biasing)
2 – Tình trạng DC tĩnh
3 – Đặc tính hoạt động AC của bộ khuếch đại BJT cực phát chung
4 – Độ khuếch đại điện thế không tải
5 – Độ khuếch đại điện thế có tải
6 – Bộ khuếch đại nối tiếp
7 – Điện thế đầu ra đỉnh-đỉnh tối đa
8 – The emitter resistor by-pass capacitor
9 – Phản hồi âm
10 – Khuếch đại vi sai
11– Hoạt động SCR
12– Bộ chỉnh sáng SCR
13– Khuếch đại OTL


REL 2.2.Op-Amp Circuits Experiments (Các thí nghiệm mạch khuếch đại thuật toán)

- Bộ khuếch đại đảo
- Bộ khuếch đại không đảo
- Bộ khuếch đại vi sai
- Mạch tổng
- Mạch nhắc lại
- Dải động
- Chu kỳ làm việc
- Độ khuếch đại vòng mở
- Hệ số từ chối phương thức chung (CMRR)
- Offset & bias
- Mạch tích phân
- Mạch vi phân
- Mạch tích phân và vi phân
- Mạch tạo sóng răng cưa
- Mạch tạo sóng vuông
- Mạch tạo sóng tam giác


REL 3.0 Digital Logic Circuits (Board thí nghiệm Logic tổ hợp và tuần tự)

KHÔNG CÓ BÀI THÍ NGHIỆM NỐI DÂY SẴN.
SINH VIÊN TỰ XÂY DỰNG MẠCH THEO YÊU CẦU BẰNG CÁCH NỐI DÂY CÁC CỔNG LOGIC TRÊN MÀN HÌNH.
NGUỒN TÍN HIỆU:
- Bộ chuyển mạch logic HI/LO
- Bộ đếm nhị phân 8 đầu ra
- Bộ đếm Gray 4 đầu ra
- Bộ đếm Johnson 4 đầu ra
Nhiều CỔNG và FLIP-FLOPS:
Cổng OR 2, 3 & 4 đầu vào
X-OR
Cổng AND 2, 3 & 4 đầu vào
NAND
Cổng đảo
S/R, D & J/K Flip-Flops
S/R, D & J/K Flip-Flops

Dùng thử miễn phí

Sử dụng các thông tin sau để đăng nhập và dùng thử miễn phí. Dùng với trình duyệt: Chrome V38 hoặc mới hơn, Firefox V47 hoặc mới hơn. Chú ý viết thường tất cả các ký tự của tên đăng nhập và mật khẩu.

Tên đăng nhập: user

Mật khẩu: visitor
