TAP Curious - Giám sát, phân tích và xử lý sự cố mạng Ethernet thời gian thực

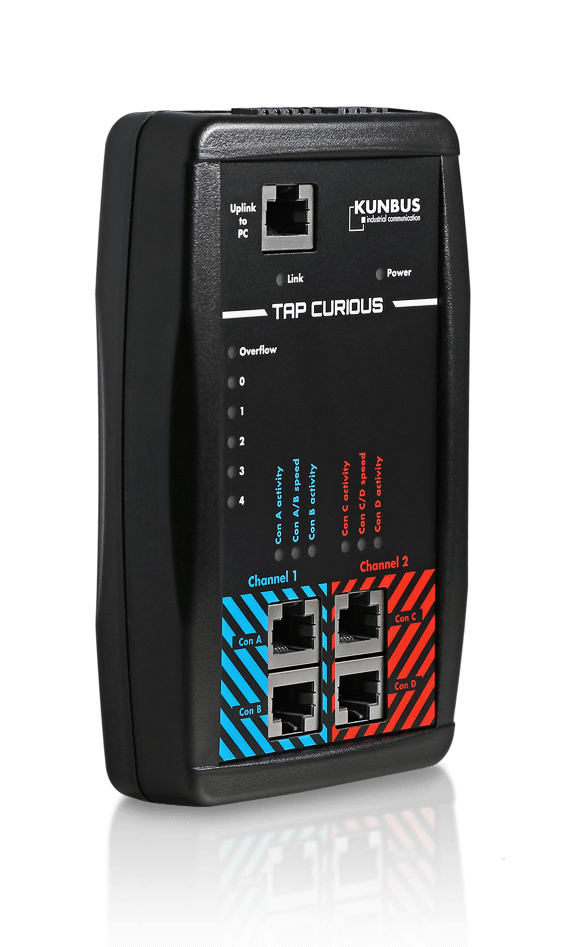

TAP CURIOUS - công cụ hoàn hảo để theo dõi, phân tích và sửa lỗi trong các mạng Ethernet thời gian thực. Độ trễ, sự biến động và các lỗi CRC có thể được ghi lại và sau đó nhanh chóng phân tích và sửa chữa hoặc khắc phục tương ứng.

Thiết bị được tích hợp trong mạng được phân tích thông qua các cổng thăm dò của nó. TAP CURIOUS hoạt động hoàn toàn thụ động. Sự thụ động này đảm bảo độ trễ bằng 0 và mạng hoàn toàn không bị ảnh hưởng bởi TAP CURIOUS - giao tiếp dữ liệu có thể được ghi lại mà không bị thay đổi theo bất kỳ cách nào. Với nhãn thời gian là 1 ns, TAP CURIOUS có khả năng phân tích thời gian cực kỳ chính xác. Các tính năng có ý nghĩa như chức năng kích hoạt (trigger) và bộ lọc cũng giúp đơn giản hóa việc tìm kiếm các lỗi trong mạng. Thiết bị hoạt động song công hoàn toàn, có nghĩa là cả hai chức năng truyền và nhận có thể được giám sát đồng thời theo cả hai hướng. Dữ liệu lấy từ mạng được thêm vào một đoạn mã kết thúc dài 20 byte (bao gồm cả dấu thời gian) và được chuyển qua cổng dữ liệu lên có sẵn đến PC hoặc máy tính xách tay để phân tích thêm. Ngoài ra, phần mềm miễn phí Wireshark cùng với công cụ phần mềm hỗ trợ giúp kết nối có thể được sử dụng để phân tích dữ liệu.

Nhờ vỏ nhựa nhỏ gọn và bền, thiết bị 150 gram không chỉ phù hợp trong phòng thí nghiệm mà còn được sử dụng hàng ngày trong công nghiệp. TAP CURIOUS đi kèm với vỏ nhựa chắc chắn để vận chuyển an toàn.

CHỨC NĂNG KÍCH HOẠT (TRIGGER)

Ở mặt trước, TAP CURIOUS có phích cắm 4 cực với đầu vào và đầu ra kỹ thuật số. Nó cho phép các điều kiện kích hoạt hữu ích được tạo ra, ví dụ như thu hẹp cụ thể, tìm và khắc phục các lỗi xảy ra lẻ tẻ. Ví dụ, một bộ báo hiệu âm thanh phát ra cảnh báo ngay khi xảy ra lỗi trong giao thức có thể được gắn vào đầu ra kỹ thuật số. Ngoài đầu ra kỹ thuật số, còn có 5 đèn LED có thể cấu hình tự do có sẵn để hiển thị quang học mọi trường hợp đường truyền bị lỗi trực tiếp trên thiết bị. Ví dụ, đầu vào kỹ thuật số đảm bảo rằng việc ghi có thể được bắt đầu tại bất kỳ thời điểm nào.

CHỨC NĂNG LỌC

TAP CURIOUS được trang bị một loạt các chức năng lọc hỗ trợ tìm kiếm cụ thể cho các giá trị cụ thể và do đó giảm đáng kể lượng dữ liệu cần phân tích. Do đó, các lỗi xảy ra trong mạng có thể được tìm thấy nhanh hơn và loại bỏ. Các chức năng lọc TAP CURIOUS có thể được cấu hình dễ dàng và nhanh chóng thông qua giao diện người dùng dựa trên trình duyệt của TAP CURIOUS. Hai chế độ đảm bảo rằng thiết bị đáp ứng mọi mong muốn của cả người mới bắt đầu lẫn các chuyên gia.

DỄ DÀNG SỬ DỤNG

Sử dụng TAP CURIOUS cực kỳ dễ dàng. Một mặt, thiết bị được tích hợp trong mạng bằng các ổ cắm RJ45 giữa hai nút cần phân tích. Mặt khác, TAP CURIOUS được kết nối với PC hoặc máy tính xách tay thông qua giao diện GBit. Đọc và đánh giá gói dữ liệu khai thác sau đó được thực hiện thông qua phần mềm Wireshark miễn phí. Công cụ phần mềm hỗ trợ cho Wireshark được cung cấp đảm bảo kết nối thông suốt giữa thiết bị và phần mềm.

Ngoài việc ghi các telegram bị lỗi trong mạng mà TAP CURIOUS được cài đặt giữa hai thiết bị (xem Ví dụ A bên dưới), TAP CURIOUS cũng có thể được sử dụng để phân tích cụ thể các luồng dữ liệu của thiết bị được tìm thấy trong mạng (xem Ví dụ B bên dưới). Khi làm như vậy, TAP CURIOUS ghi lại các khung trực tiếp trước và trực tiếp sau khi thiết bị được phân tích. Điều này cho phép đo, trong số những thứ khác, độ trễ và độ giật (độ biến động) của thiết bị và, ví dụ, liệu thiết bị có nuốt hoặc làm sai lệch các bức điện (telegram) tương ứng hay không.

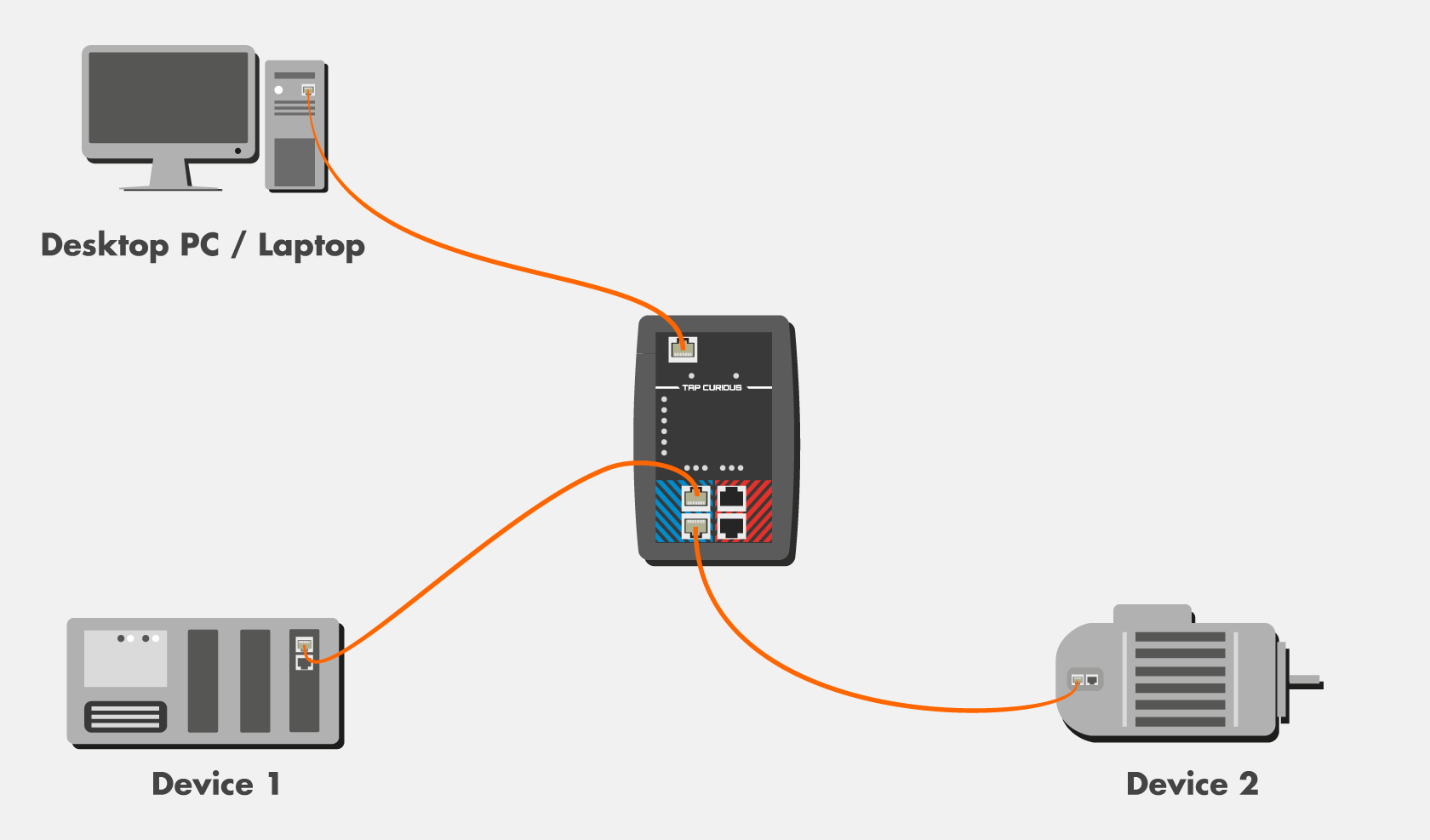

Ví dụ A: Ghi dữ liệu giữa Device 1 và Device 2

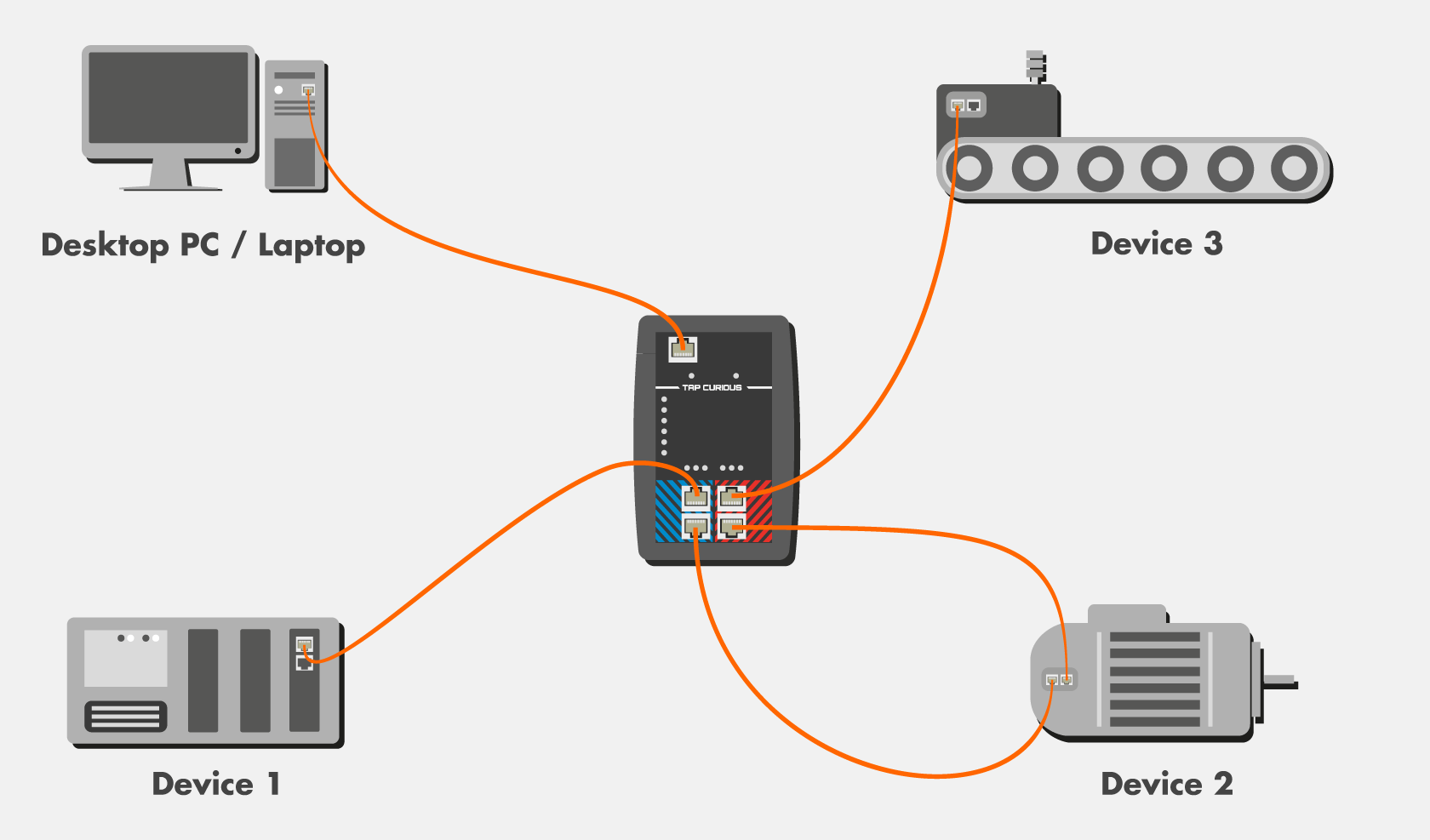

Ví dụ B: Phân tích các frames vào và ra của Device 2

Thông số kỹ thuật

  • Kích thước (L x W x H):            140 x 92 x 28 mm
  • Khối lượng:                               khoảng 150 g
  • Nguồn cấp:                               24 VDC (+- 20%)
  • Nhiệt độ hoạt động:                  0°C ... + 55°C
  • Nhiệt độ lưu trữ:                       -25°C ... + 85°C
  • Độ ẩm:                                      95% (non-condensing)
  • IP Code:                                    IP20
  • Cổng lên (Uplink-Port):             1 x 1 GBit - RJ45 socket
  • Cổng dò (Probe-Ports):            4 x 100 MBit - RJ45 socket
  • Số kênh/Số cổng:                     2/4
  • Độ trễ:                                       ~0 µs (không có độ trễ)
  • Độ phân giải nhãn thời gian:    1 ns

Các thành phần của sản phẩm

  • TAP CURIOUS
  • Hộp vận chuyển
  • Cáp nguồn 230V với các bộ chuyển đổi
  • Đầu nối cho đầu vào ra kỹ thuật số
  • Hướng dẫn sử dụng, plugin cho Wireshark và các file web server trên thẻ nhớ USB

Các thông tin khác

  • SKU            : 100240
  • EAN            : 4260498390250
  • Nguồn điện : 24V
  • Giao thức    : cho tất cả các giao thức dựa trên Ethernet (PROFINET, EtherNet/IP, Sercos, Ethernet Powerlink, EtherCAT, CC-Link IE, Modbus TCP)
