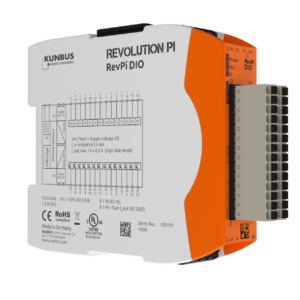

RevPi DIO


Với RevPi DIO, hệ thống Revolution Pi của bạn có thể được mở rộng thêm 14 đầu vào kỹ thuật số và 14 đầu ra kỹ thuật số. Mô-đun mở rộng này được kết nối với mô-đun cơ sở của bạn bằng phích cắm PiBridge.

Đặc điểm

Kiểu kết nối:

  • Bắt vít cho nguồn điện
  • Chân cắm dạng lò xo cho các chân I/O

Đặc điểm ngõ vào

  • Số lượng kênh:                                              14 Kênh DI
  • Giới hạn dòng:                                               2.4 mA (với nguồn 24 V)
  • Mạch chống dội (debounce) kỹ thuật số:       Chế độ tắt, 25 µs, 750 µs hoặc 3 ms
  • Độ phân giải tần số tối đa của bộ đếm:         2 kHz

Đặc điểm ngõ ra

  • Số lượng kênh:                                              14 Kênh DO
  • Giới hạn dòng:                                               500 mA (chế độ high-side), 100 mA (chế độ push-pull)
  • Tần số PWM:                                                 40 Hz, 80 Hz, 160 Hz, 200 Hz, 400 Hz

Yêu cầu về nguồn điện

  • Điện áp:                                                         12 đến 24 VDC

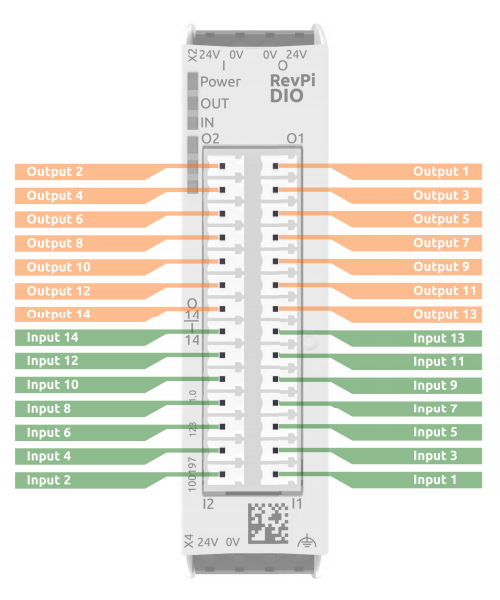

Sơ đồ chân
