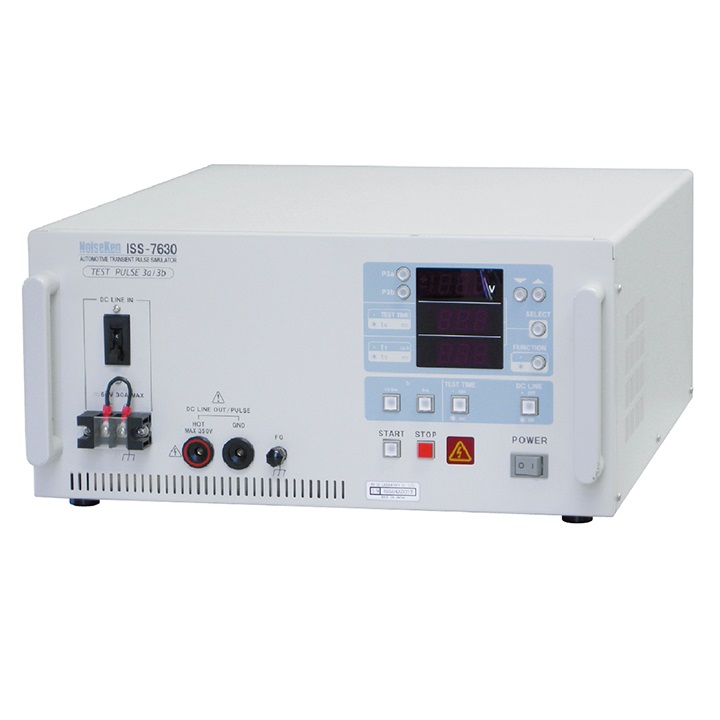

Fast Pulse / Slow Pulse Generators ISS-7630 / ISS-7610-N1229

Fast Pulse / Slow Pulse Generators ISS-7630 / ISS-7610-N1229

Tiêu chuẩn ISO 7637-3 2007 cung cấp sự đánh giá về khả năng của một hệ thống, thiết bị không bị ảnh hưởng hoặc không bị tác động bởi các yếu tố bên ngoài, như nhiễu tạm thời, nhiễu từ, hoặc các loại tác động khác, đối với các tín hiệu tạm thời được truyền qua các đường dây khác ngoài đường cung cấp điện. Các xung tạm thời thử nghiệm mô phỏng cả các nhiễu tạm thời nhanh và chậm, chẳng hạn như những nhiễu gây ra bởi việc chuyển mạch của các tải cảm và sự nảy của tiếp điểm của relay. Ngoài ra, nó cung cấp 3 loại phương pháp kết nối.

ISS-7630 (Xung nhanh)

Thông số	Đặc điểm kỹ thuật
Điện áp ngõ ra (Us)	-20 V 〜 -350 V (-1 V step) 20 V 〜 350 V (1 V step)
Trở kháng ngõ ra (Ri)	50 Ω
Chiều dài xung (td)	150ns ± 45ns
Thời gian lên (tr)	5ns ± 1.5ns, < 3.5ns
Chu kỳ lặp xung (t1)	10μs 〜 999μs (1μs step)
Năng lượng tiêu thụ	DC 60V / 30 A

ISS-7630-N1229 (Xung chậm)

Thông số	Đặc điểm kỹ thuật
Điện áp ngõ ra (Us)	5 〜 50 V (0.1 V step) -5 〜 -50 V (-0.1 V step)
Trở kháng ngõ ra (Ri)	2 Ω
Chiều dài xung (td)	50μs ± 10μs
Thời gian lên (tr)	1μs
Chu kỳ lặp xung (t1)	0.1 〜 99.9s (0.1 V step)
Năng lượng tiêu thụ	DC 60V / 30 A

Thiết lập kiểm tra (ISO 7637-3)

Phương pháp kết nối trực tiếp bằng tụ (Direct capacitor coupling - DCC)

Xem thông tin dòng sản phẩm kiểm tra ISS/JSS tại đây.
