FNS-AX4-A20/B63 Burst Simulator

Fast Transient Burst Simulator

FNS-AX4-A20/B63 Burst Simulator

  • Tuân thủ tiêu chuẩn IEC 61000-4-4 Ed.3.
  • Trang bị chức năng Pre-check. Kiểm tra trước khi thử nghiệm giờ đây rất dễ dàng.
  • Hỗ trợ kiểm tra chế độ bình thường để kiểm tra sự cố thực tế trong lĩnh vực này. (tùy chọn)
  • Sử dụng đèn ba màu để thực hiện các thử nghiệm an toàn hơn. (tùy chọn)
  • Sử dụng hộp ổ cắm giúp đơn giản hóa kết nối EUT. (tùy chọn)
  • So với các sản phẩm thông thường, kích thước đã trở nên nhỏ gọn hơn. (Khoảng 67% theo khối lượng)
  • Hiển thị dễ hiểu trên bảng điều khiển giúp giảm thiểu những sai sót trong việc kết nối cáp nguồn.
  • Hỗ trợ điều khiển phần mềm tương thích với Windows. (tùy chọn)
  • Thông báo ngày hiệu chuẩn tiếp theo. (Chỉ có trên phần mềm Windows)
  • Màn hình LCD hỗ trợ nhiều ngôn ngữ và tăng cường khả năng vận hành.
  • Điện áp đầu ra tối đa là 5 kV và tần số xung tối đa là 2 MHz cho phép kiểm tra trên mức kiểm tra tiêu chuẩn.
  • Dung lượng CDN được tăng lên loại một pha AC 240V 20A, loại một pha và ba pha thành AC 600 V 63 A, hỗ trợ phạm vi EUT rộng hơn.
  • Tùy chọn CDN dung lượng lớn (100A hoặc 150A) có sẵn để kiểm tra Injection trên các EUT khác nhau
  • Sử dụng kẹp khớp nối và bộ đầu dò EMS, cho phép kiểm tra các đường tín hiệu và đánh giá khả năng chống nhiễu trên PCB. (tùy chọn)
https://www.youtube.com/watch?list=TLGGSoC9I-TtWl0xNTA2MjAyMg&v=XCs8BlCuaDM

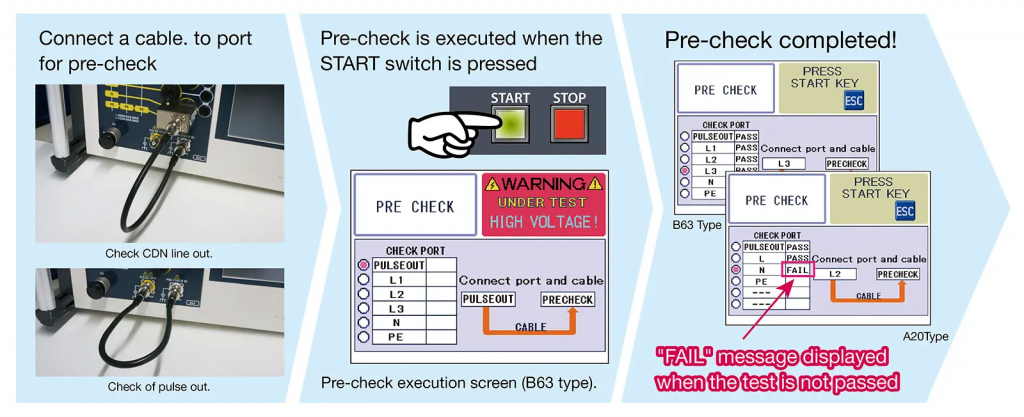

Dễ dàng thực hiện kiểm tra trước khi kiểm tra với chức năng Pre-check

Mạch giám sát tích hợp để kiểm tra trước trên bộ kiểm tra. Chỉ cần kết nối đầu nối quan sát dạng sóng và cáp nối đi kèm CDN OUT hoặc PULSE OUT của bộ kiểm tra, bạn có thể kiểm tra dễ dàng xem xét xung có được xuất ra bình thường hay không. Bạn có thể dễ dàng thực hiện kiểm tra trước mà không cần sử dụng bộ suy hao hoặc dao động ký chuyên dụng.

Lưu ý: Điều này không phải là quá trình hiệu chuẩn của bộ kiểm tra.

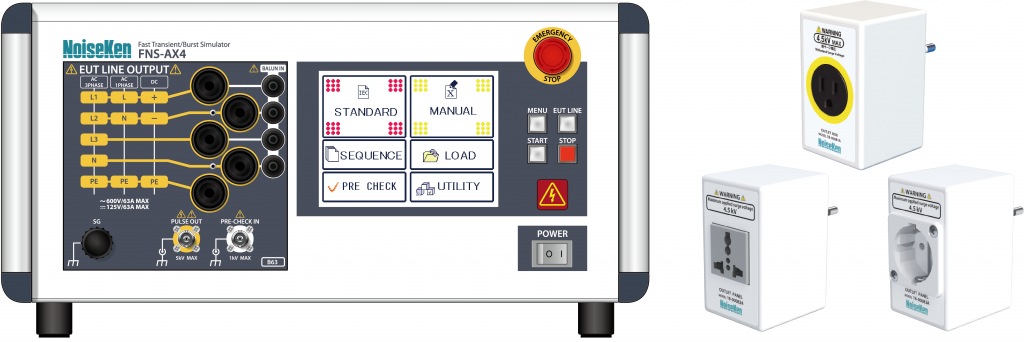

Kết nối đơn giản và dễ dàng dây điện của EUT

Để tránh nhầm lẫn kết nối cáp nguồn trong quá trình kiểm tra, bảng điều khiển mặt trước hiển thị nhanh điểm kết nối. Ngoài ra, còn có một hộp ổ cắm (tùy chọn) để kết nối nguồn điện đơn giản.

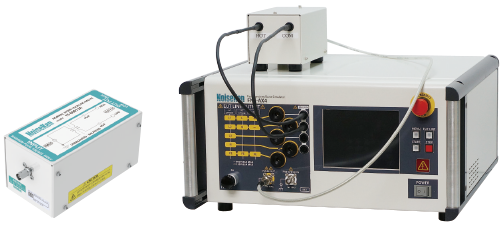

Khớp nối Balun sẵn sàng để kiểm tra chế độ bình thường

Tiêu chuẩn IEC 61000-4-4 chỉ quy định kiểm tra chế độ chung, nhưng nhiễu có thể lọt vào thiết bị ở chế độ bình thường tại hiện trường và có thể xảy ra sự cố. Tiêu chuẩn ANSI C37.90.1 quy định kiểm tra nhiễu ở chế độ bình thường tương ứng. FNS-AX4 hiện có thể thực hiện kiểm tra chế độ bình thường tuân theo tiêu chuẩn ANSI C 37.90.1 với một Balun khớp nối chế độ bình thường chuyên dụng tùy chọn.

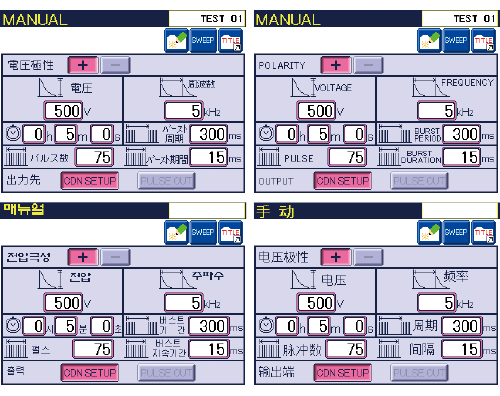

Cài đặt kiểm tra dễ hiểu bằng "đa ngôn ngữ"

Ngoài tiếng Nhật, hoạt động bằng tiếng Anh, tiếng Hàn và tiếng Trung được cung cấp để cài đặt và vận hành thử nghiệm.

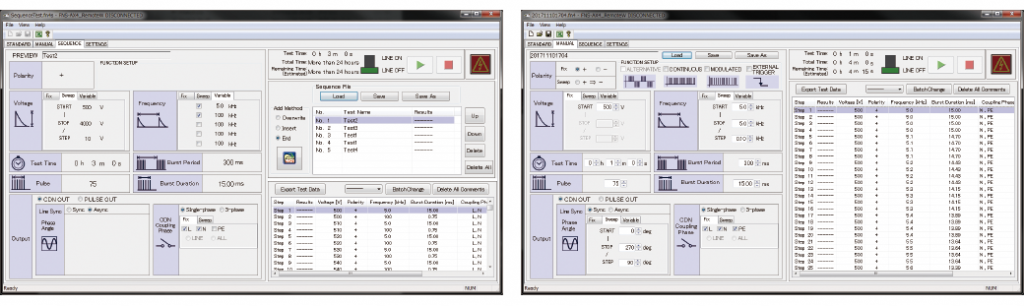

Phần mềm điều khiển từ xa có sẵn

Phần mềm Windows có sẵn dành cho các môi trường khách hàng nhằm thiết lập các điều kiện kiểm tra, lưu kết quả kiểm tra, ghi lại dữ liệu kiểm tra, tạo báo cáo, v.v.

  • Màn hình hoạt động

Trong mỗi màn hình chế độ kiểm tra, bạn có thể chỉ cần nhấn nút bật/tắt và chỉ cần nhập các thông số bằng bàn phím số.
Ngoài ra, tất cả các điều kiện thử nghiệm có thể được đặt trong độ sâu từ 1 đến 2 màn hình.

Chế độ STANDARD

Các điều kiện kiểm tra được xác định trong IEC 61000-4-4 được đặt trước. Khi được đưa vào nguồn điện, tần số xung kiểm tra là 5 kHz hoặc 100 kHz và các lựa chọn điện áp là 0,5 kV, 1,0 kV, 2,0 kV, 4,0 kV.

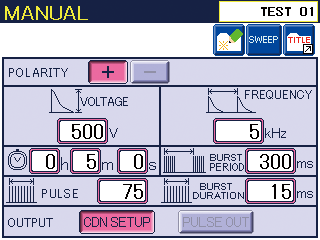

Chế độ MANUAL

Trong chế độ MANUAL, các điều kiện kiểm tra chi tiết có thể được thiết lập. Các biểu đồ được hiển thị để hiểu một cách trực quan việc thiết lập các điều kiện kiểm tra. Từ màn hình này, bạn có thể chuyển sang màn hình cài đặt để tiến hành kiểm tra quét.

Chế độ MANUAL (Cài đặt điều kiện kiểm tra)

Có thể dễ dàng cài đặt phân cực và cài đặt pha tiêm bằng cách bật / tắt nút. Các thông số, chẳng hạn như điện áp thử nghiệm, v.v. có thể được nhập bằng bàn phím dễ dàng.

Chế độ MANUAL (cài đặt kiểm tra quét)

Đây là chế độ kiểm tra trong đó điều kiện của điện áp đầu ra và sự thay đổi tần số lặp lại có thể được đặt để được thực hiện tự động. Ví dụ cài đặt cho thấy sự thay đổi điện áp burst trong bước 100V từ 500V đến 1000V. Một chức năng thuận tiện để đánh giá điểm trục trặc của EUT là bằng cách thiết lập sự thay đổi điều kiện của điện áp đầu ra, tần số lặp lại, cực tính...

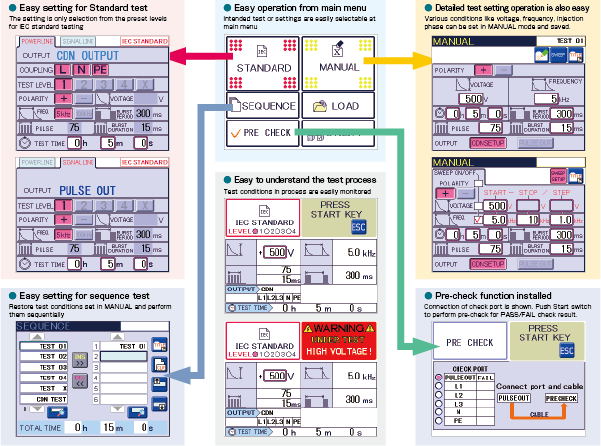

Cấu hình màn hình

Đặt "STANDARD" hoặc "MANUAL" từ màn hình menu và thực hiện các cài đặt khác nhau như điện áp kiểm tra, cực tính, tần số, v.v.
"MANUAL" cũng cho phép bạn cài đặt chế độ quét. Bạn có thể lưu trữ tối đa 30 điều kiện kiểm tra. Trong "SEQUENCE", bạn có thể gọi các điều kiện kiểm tra được đặt trong "MANUAL" và kết hợp các điều kiện kiểm tra của tối đa 18 bước và tạo tối đa 15 chương trình. Bạn cũng có thể tiến hành thực hiện pre-check trước khi bắt đầu kiểm tra.
