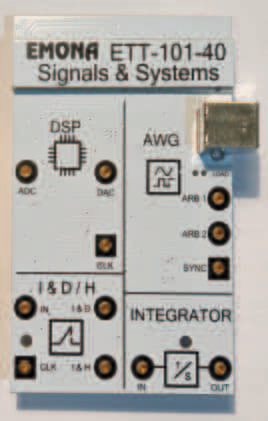

ETT-101-40

Bo mạch bổ sung Emona ETT-101-40 cho phép sinh viên ghép nối các hệ thống thời gian liên tục và thời gian rời rạc trong phần cứng thực cho các khóa học về lý thuyết mạch, xử lý tín hiệu số, và tín hiệu & hệ thống. Bo mạch bổ trợ Hệ thống Tín hiệu Emona ETT-101-40 dành cho Bộ thí nghiệm Emona ETT-101/C giúp học viên có thể trải nghiệm trực tiếp sự tương tác giữa lý thuyết và toán học của quá trình xử lý tín hiệu số, phân tích mạch, tín hiệu và hệ thống, với thế giới thực của phần cứng và tín hiệu trong dây và sóng. Sổ tay hướng dẫn thí nghiệm gồm 15 bài thí nghiệm đi kèm, bao gồm các thí nghiệm ở cấp độ cơ bản, được thiết kế để cung cấp các bài tập thực hành về hầu hết các khái niệm và thách thức chính trong các khóa học về Xử lý tín hiệu và Tín hiệu & Hệ thống ở bậc đại học.

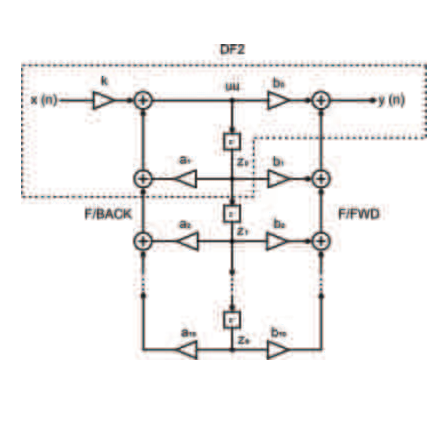

Một tính năng bổ sung mạnh mẽ: LAB 15 cung cấp chức năng định cấu hình nhiều cấu trúc bộ lọc DSP

Sổ tay thí nghiệm ETT-101-40 - 15 thí nghiệm toàn diện

Lab 1: Special signals – characteristics and applications Lab 2: Systems: Linear and non-linear Lab 3: Unraveling convolution Lab 4: Integration, convolution, correlation & matched filters Lab 5: Exploring complex numbers and exponential functions Lab 6: A Fourier series analysis Lab 7: Spectrum analysis of various signals Lab 8: Time domain synthesis of RC networks Lab 9: Poles and zeros in Laplace domain Lab 10: Sampling and Aliasing Lab 11: Getting started with analog-to-digital conversion Lab 12: Discrete-time structures: Finite Impulse Response (FIR) filters– FIR Lab 13: Poles and zeros in the z-plane: IIR systems Lab 14: Practical aspects of discrete-time structures Lab 15: Design & implement filters from specifications

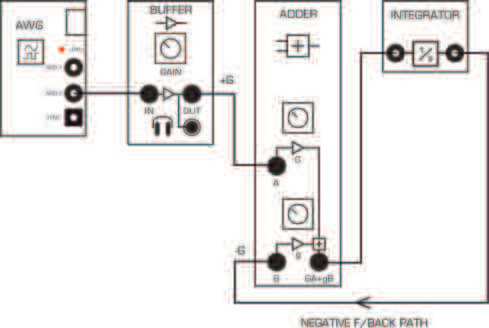

Sinh viên thực hiện các thí nghiệm bằng cách ghép các khối chức năng lại với nhau - chẳng hạn như bộ lấy mẫu, bộ cộng độc lập, bộ tích hợp, độ trễ, v.v. Phần cứng ETT-101-40 và các thí nghiệm thủ công trong phòng thí nghiệm có thể dễ dàng được tích hợp hoặc điều chỉnh cho phù hợp với các khóa học và sách giáo khoa về tín hiệu và hệ thống hiện tại của bạn.
