ETT-101-22
Bộ thí nghiệm BIT ERROR RATE COUNTER mở rộng dành cho Bộ thí nghiệm điện tử viễn thông tiêu chuẩn BiSKIT bao gồm bốn mô-đun riêng lẻ để triển khai thiết bị đếm tỷ lệ lỗi bit cơ bản.
Sơ đồ kết nối và sơ đồ khối

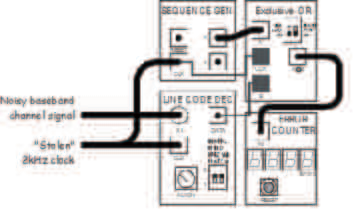

Sơ đồ khối kết nối

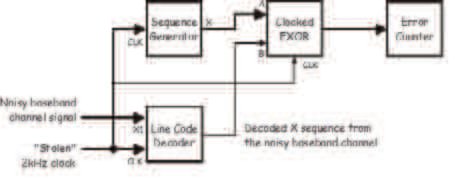

Sơ đồ khối hoạt động
Mô tả
ETT-101-22 cho phép sinh viên thiết lập thiết bị BER nhanh chóng và dễ dàng. Mục đích của bo mạch bổ sung này là để làm rõ phép đo BER và kiểm tra tác động của tỷ lệ tín hiệu trên nhiễu (SNR) đối với BER.
Sinh viên được hướng dẫn từng bước để có được sự tự tin và hiểu biết về khái niệm đo lường Tỷ lệ lỗi bit bằng cách hoàn thành thí nghiệm Tập 3, “Bit error rate measurements in a noisy baseband channel.”.

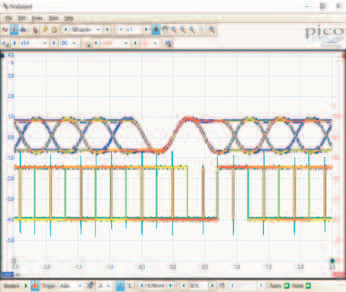

Hình ảnh phạm vi triển khai BER hiển thị DECISION POINT có thể điều chỉnh khi xem SƠ ĐỒ MẮT
