Hệ thống trực quan hóa không gian-từ trường EMF EPS-02

Tính năng

Trước hết, hệ thống phát hiện vị trí của cảm biến từ trường dựa trên hình ảnh trên camera và sau đó, nhận biết cường độ của tín hiệu được cảm biến đo khi phân tích tần số của tín hiệu gần như đồng thời. Cuối cùng, có thể thực hiện trực quan hóa sự phân tán cường độ trong bố cục với hình ảnh thực của đối tượng được đo trên màn hình PC. Về từ trường ở tần số thấp, Ủy ban Quốc tế về Bảo vệ Bức xạ Không Ion hóa (ICNIRP) đã xuất bản “HẠN CHẾ TIẾP XÚC VỚI ĐIỆN TRƯỜNG VÀ TỪ TRƯỜNG BIẾN ĐỔI THEO THỜI GIAN (1HZ - 100 kHZ). Ngoài ra, Ủy ban Kỹ thuật Điện Quốc tế (IEC) và Tiêu chuẩn Công nghiệp Nhật Bản (JIS) đã cung cấp các tiêu chí đo lường. Đặc biệt là trong các lĩnh vực phát triển các thiết bị gia dụng có tích hợp bộ biến tần hiệu quả, các thiết bị phát điện như ứng dụng quang điện, phương tiện đường sắt, đế sạc đang mở rộng nhanh chóng cùng với sự lan rộng của xe điện (EV) và xe hybrid cắm điện (PHV) và cung cấp năng lượng không dây, hệ thống này chắc chắn có thể góp phần giảm đáng kể nhân lực cho các biện pháp đối phó.

• Các phép đo được chỉ định trong ICNIRP2010, IEC 62233 và JIS TS C 0044 dẫn điện.
• Độ phản hồi cao theo hình ảnh được nhận ra bất kể số liệu hoặc màu sắc trên bộ phận cảm biến
• Hình ảnh tổng hợp của hình ảnh thực tế được chụp bởi máy ảnh và cường độ phân tán đo được trực quan hóa
• Cân nhắc đến các điều kiện đo lường và môi trường bên trong xe, cáp kéo dài 5m được gắn vào cảm biến từ trường 3 trục.
• Xử lý tín hiệu tốc độ cao từ cảm biến từ trường được thực hiện nhờ FFT tốc độ cao có sẵn trên máy hiện sóng trong phân tích tần số.

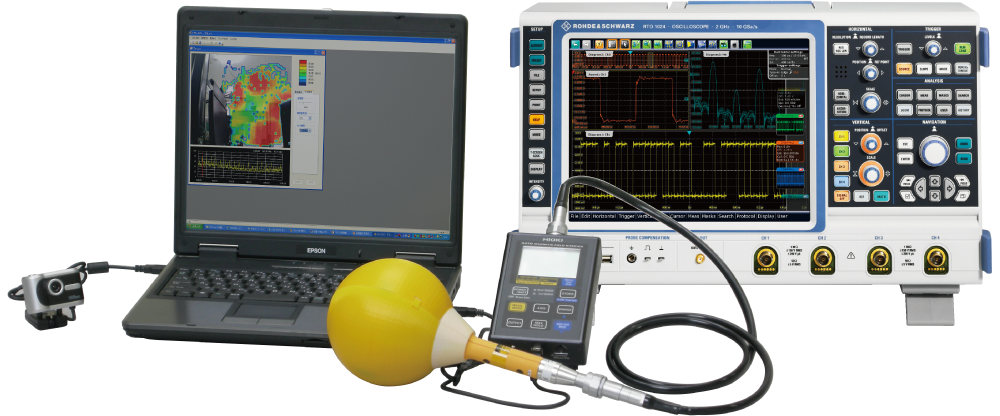

Cấu hình hệ thống EPS-02 EMF

• Cảm biến từ trường để đo lường (FT3470-91 của HIOKI Corporation)
• Bộ xử lý tín hiệu (R&SRRT0 1004-NSL của Rohde & Schwarz Japan)
• Phần mềm điều khiển (với PC và camera)

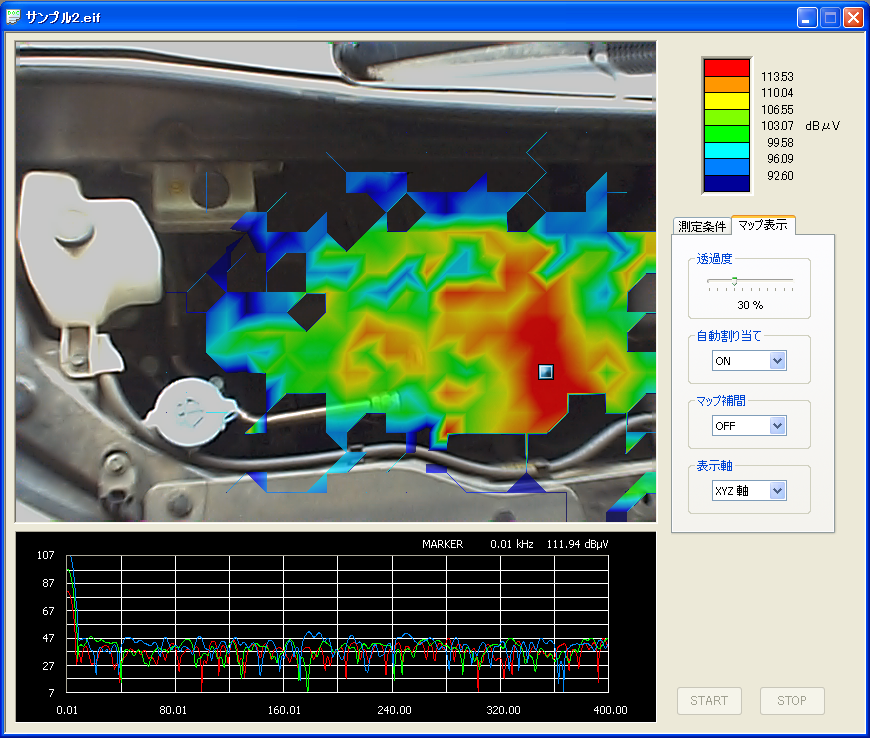

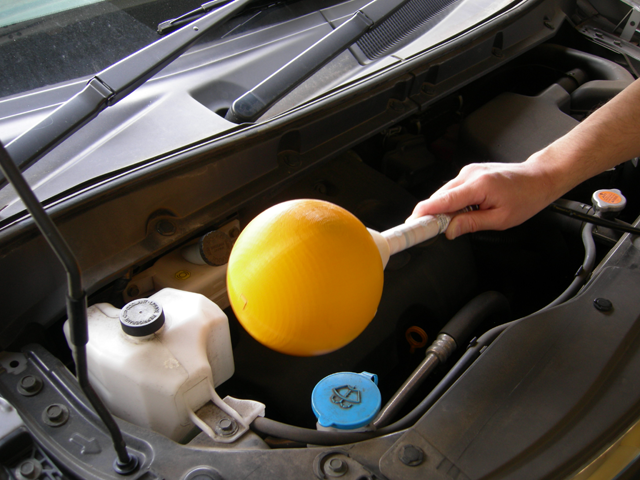

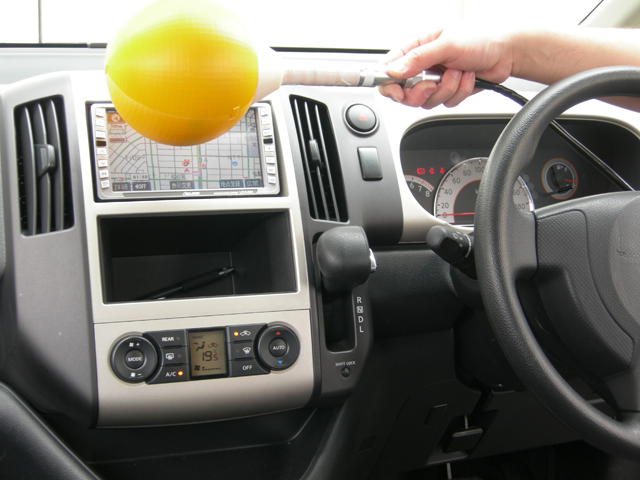

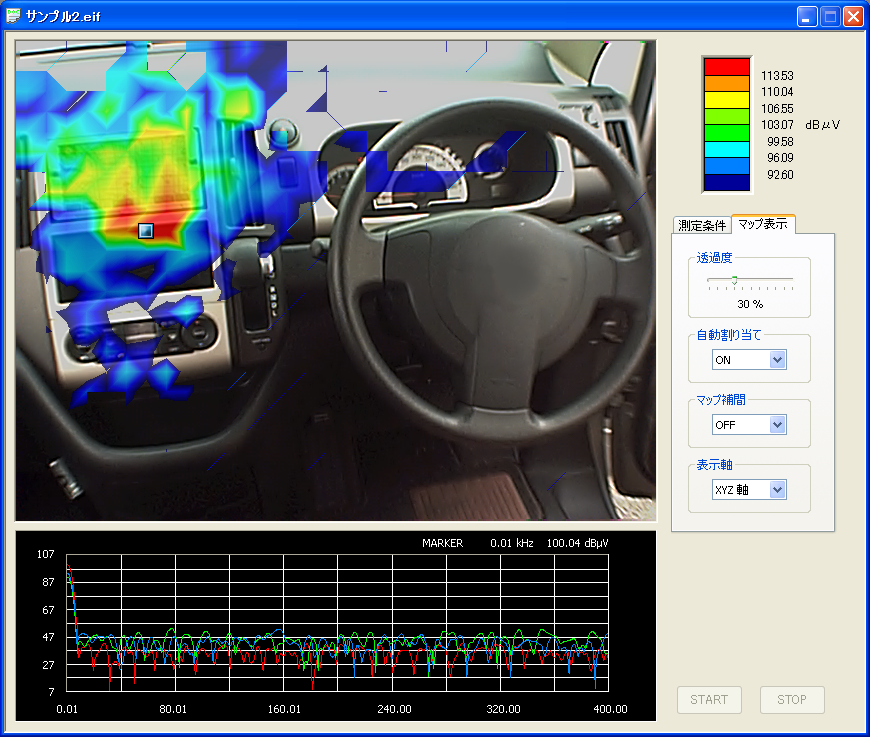

VÍ DỤ VỀ CẢNH ĐO VỚI HỆ THỐNG EPS-02EMF
