Cầu, Cổng và Bộ định tuyến
Mở ra nhiều khả năng kết nối
CANnector Range/Bridge đi kèm, hệ thống CAN hoặc CAN FD có thể được ghép nối hoặc triển khai trên một khu vực lớn hơn, các thiết bị không có CAN có thể được kết nối với hệ thống CAN hoặc hệ thống CAN có thể được ghép nối bằng các công nghệ khác nhau, ví dụ: Bluetooth, Ethernet hoặc PROFINET.

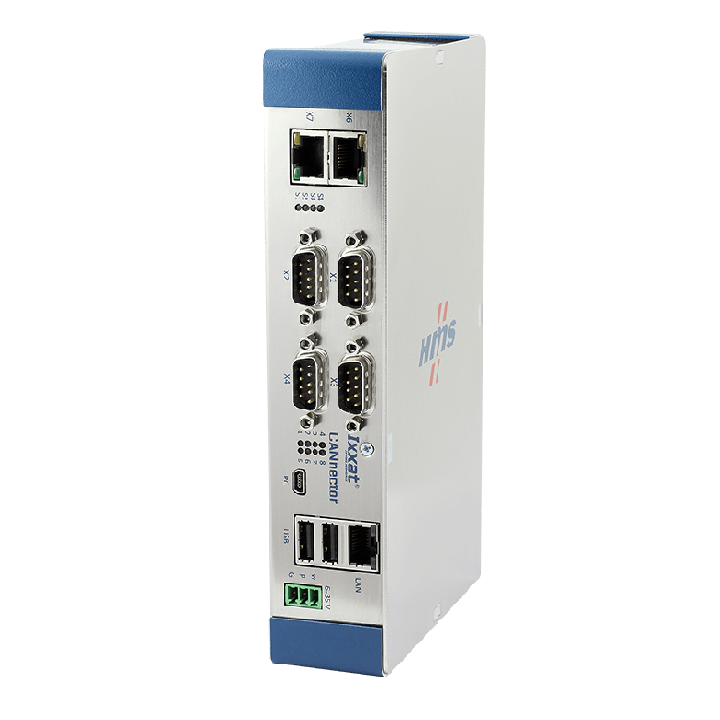

CANnector Range/Bridge
CANnector Range và CANnector Bridge là các phiên bản được cấu hình sẵn của thiết bị CANnector S, cho phép người dùng dễ dàng thiết lập các ứng dụng mở rộng phạm vi hoặc cầu nối cho mạng CAN và CAN FD mà không tốn thời gian cấu hình.
Cấu hình phạm vi cơ bản của CANnector Range truyền tất cả 6 bus CAN một cách minh bạch qua khoảng cách xa hơn thông qua Ethernet. Cần có hai thiết bị cho chức năng này (master/slave). Ngoài ra, CANnector Range cũng có thể được sử dụng như một bộ giao tiếp CAN (FD) đa kết nối với PC qua Ethernet. Điều này cho phép các ứng dụng dựa trên Ixxat VCI hoặc D-PDU-API được kết nối với các field bus thông qua một khoảng cách xa. Đối với trường hợp sử dụng này, chỉ cần một thiết bị CANnector Range. CANnector Bridge có thể hoạt động như Cầu nối và Cổng vào. Bốn cấu hình được cung cấp khởi tạo tất cả 6 giao tiếp CAN với 125 kbit/s, 250 kbit/s, 500 kbit/s hoặc 1000 kbit/s và chuyển tiếp tất cả dữ liệu nhận được như sau: CAN1 ↔ CAN2; CAN3 ↔ CAN4; CAN5 ↔ CAN6. Các kết hợp baudrate cụ thể có thể được lựa chọn dễ dàng mà không cần thiết lập cấu hình riêng.
Chức năng Phạm vi và Cầu nối được thực thi độc lập trên thiết bị, PC chỉ cần thiết cho các cấu hình cụ thể của người dùng hoặc trực quan hóa / kích thích dữ liệu.
Vì CANnector Range/Bridge dựa trên biến thể CANnector S phổ biến, nên chức năng của thiết bị có thể dễ dàng được điều chỉnh hoặc nâng cao bằng cách sử dụng công cụ ACT - cung cấp chức năng mở rộng phạm vi / cầu hoặc thậm chí ghi nhật ký.
