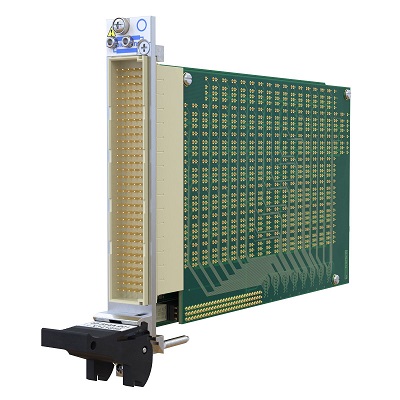

40-584A-001 - Pickering Interfaces - PXI High Density Matrix Module, 128x2, 1-Pole, 2A, 60W

40-584A-001 - Pickering Interfaces - PXI High Density Matrix Module 128x2 1-Pole 2A 60W

Được thiết kế để chuyển mạch tín hiệu điện và công suất trung bình, mô-đun PXI/PXIe này có 256 điểm giao nhau sử dụng rờ-le điện cơ. Được hỗ trợ bởi Công cụ kiểm tra chẩn đoán của Pickering Interfaces: BIRST và eBIRST.

Tổng quan 40-584A-001

Mẫu 40-584A, cùng với các mẫu 40-585A, 40-586B và 40-587A là các PXI ma trận đơn cực mật độ cao, mỗi ma trận hỗ trợ 256 điểm giao nhau. Tất cả các model đều sử dụng rờ-le cơ điện tiếp xúc mạ vàng. Mô-đun này có cả định dạng PXI và PXIe (42-584A-001).

Các mô-đun ma trận này được thiết kế để chuyển mạch tín hiệu điện áp và công suất trung bình. Kết nối tín hiệu thông qua đầu nối Loại D có 78, 50 hoặc 37 chân chắc chắn hoặc đầu nối DIN 41612 có 160 chân được hỗ trợ đầy đủ bởi nhiều loại cáp và phụ kiện đầu nối của Pickering Interfaces.

Tính năng chính

• Định dạng PXI và PXIe
• Ma trận 3U PXI 2A một khe mật độ cao với 256 điểm giao nhau
• Tùy chọn 128x2, 64x4, 32x8 và 16x16
• Chuyển mạch nóng hoặc lạnh dòng điện tối đa 2A
• Chuyển mạch lên đến 300VDC/250VAC và công suất tối đa lên đến 60W
• Sử dụng rờ-le điện cơ tiếp xúc mạ vàng
• Driver VISA/IVI và Kernel được cung cấp cho Windows
• Phiên bản PXI được hỗ trợ bởi máy chính PXI hoặc LXI
• Được hỗ trợ bởi các công cụ kiểm tra hệ thống chuyển mạch eBIRST
• Bảo hành 3 năm
